Wyłącznik silnikowy MPX3 32S 1,0-1,6A standardowa zdolność zwarciowa | 417305 Legrand

Opis i Kluczowe Cechy

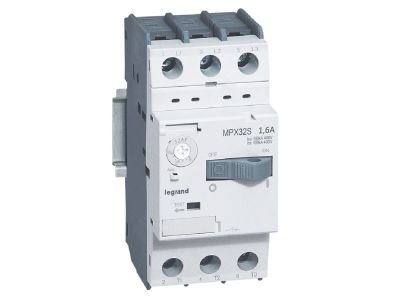

Wyłącznik silnikowy MPX3 32S (symbol 417305) to urządzenie z regulowanym wyzwalaczem termicznym w zakresie 1–1,6 A, przeznaczone do ochrony silników elektrycznych. Dzięki prądowi znamionowemu 1,6 A i zdolności zwarciowej 100 kA przy 415 V AC zapewnia bezpieczne odłączanie w warunkach przeciążenia i zwarcia. Montowany na szynie TH35, z napędem kołyskowym.

• Regulowany wyzwalacz termiczny 1–1,6 A: Umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, chroniąc go przed przeciążeniem bez zbędnych wyłączeń.
• Prąd zadziałania wyzwalacza elektromagnetycznego 20,8 A (13 x Ie): Gwarantuje szybkie odcięcie w przypadku zwarcia, minimalizując ryzyko uszkodzenia silnika i instalacji.
• Zdolność zwarciowa 100 kA przy 415 V AC: Wysoka zdolność wyłączania prądów zwarciowych zapewnia bezpieczeństwo nawet w sieciach o dużym prądzie zwarciowym.
• Kategoria pracy AC-3: Przeznaczony do rozruchu i zatrzymywania silników klatkowych – wytrzymuje prądy rozruchowe bez przegrzewania styków.
• Napęd kołyskowy i montaż na szynie TH35: Łatwa obsługa i szybki montaż w rozdzielnicach przemysłowych, oszczędność czasu instalacji.

Zgodność z Normami

Wyłącznik silnikowy MPX3 32S spełnia wymagania norm IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Wyłącznik silnikowy MPX3 32S znajduje zastosowanie w układach sterowania i zabezpieczania silników elektrycznych małej mocy, szczególnie w instalacjach wymagających regulowanej ochrony termicznej.

• Ochrona przeciążeniowa i zwarciowa silników jednofazowych i trójfazowych o prądzie znamionowym do 1,6 A.
• Rozruch i zatrzymywanie silników w kategorii AC-3 – np. wentylatory, pompy, kompresory.
• Zabezpieczenie obwodów odbiorników w automatyce budynkowej i maszynach przemysłowych.
• Montaż w rozdzielnicach głównych i podrozdzielniach jako element wyposażenia w systemach sterowania PLC.

Wskazówki Montażowe

Montaż wyłącznika silnikowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać zgodnie z prądem znamionowym (1,6 A) i obowiązującymi normami. Moment dokręcania śrub zacisków – stosuj się do dokumentacji producenta.

FAQ

• Jaki jest zakres regulacji wyzwalacza termicznego? Zakres regulacji wynosi od 1 do 1,6 A. Pozwala to na precyzyjne ustawienie prądu wyłączenia odpowiadającego prądowi znamionowemu chronionego silnika.
• Czy wyłącznik ma sygnalizację zadziałania? W dostępnych danych nie podano informacji o sygnalizacji. Zalecamy sprawdzenie dokumentacji producenta.
• Jaka jest zdolność zwarciowa przy napięciu 415 V? Zdolność zwarciowa wynosi 100 kA przy Ue = 415 V AC, co zapewnia skuteczną ochronę w sieciach o wysokim prądzie zwarciowym.
