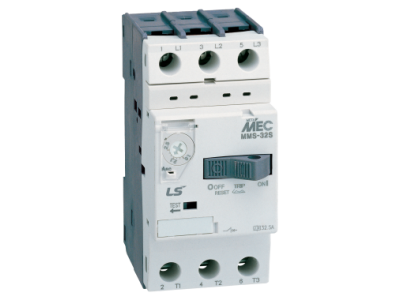

Wyłącznik silnikowy LS Electric serii MMS, typ 32S, 9-13A | MMS-32S 13A Aniro

Opis i Kluczowe Cechy

Wyłącznik silnikowy LS Electric z serii MMS, typ 32S, to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń, zwarć oraz zaniku fazy. Model ten charakteryzuje się zakresem nastawy wyzwalacza termicznego od 9 A do 13 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego konkretnej jednostki napędowej. Dzięki zintegrowanej funkcji kompensacji temperatury otoczenia, urządzenie gwarantuje stabilną pracę i niezawodność wyzwalania nawet w zmiennych warunkach termicznych panujących wewnątrz rozdzielnic.

• Ochrona termomagnetyczna: Wyłącznik łączy w sobie funkcję wyzwalacza przeciążeniowego (termicznego) oraz zwarciowego (magnetycznego), zapewniając pełne bezpieczeństwo instalacji.
• Wysoka zdolność zwarciowa: Konstrukcja serii MMS-32S pozwala na bezpieczne przerywanie prądów zwarciowych, co chroni infrastrukturę przed kosztownymi awariami.
• Kompaktowa obudowa: Szerokość modułowa urządzenia pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i serwisowanie układu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Wyłącznik spełnia wymagania normy IEC 60947-2, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia, oraz normy IEC 60947-4-1, dotyczącej styczników i rozruszników do silników. Posiadanie certyfikatów takich jak CE oraz UL potwierdza najwyższą jakość wykonania i dopuszczenie do użytku w profesjonalnych instalacjach przemysłowych na całym świecie.

Zastosowanie

Wyłącznik silnikowy MMS-32S 13A znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki możliwości montażu akcesoriów dodatkowych, takich jak styki pomocnicze czy wyzwalacze wzrostowe, urządzenie może być łatwo integrowane ze złożonymi systemami sterowania i wizualizacji procesów technologicznych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Urządzenie jest przystosowane do montażu na standardowej szynie DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy podczas dokręcania śrub zaciskowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów.
• Dobór przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 13 A, co minimalizuje spadki napięcia.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić pokrętło nastawy prądu termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Pozycja montażowa: Choć urządzenie jest odporne na wstrząsy, zaleca się montaż w pionie dla optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik MMS-32S posiada funkcję ochrony przed zanikiem fazy?
Tak, konstrukcja wyłączników serii MMS od LS Electric obejmuje mechanizm czuły na zanik fazy, co zapobiega asymetrycznemu obciążeniu i przegrzaniu uzwojeń silnika.

2. Czy do wyłącznika można dokupić obudowę o wysokim stopniu ochrony IP?
Tak, producent przewidział dedykowane akcesoria, w tym obudowy zewnętrzne, które pozwalają na stosowanie wyłącznika w trudnych warunkach środowiskowych, gdzie wymagany jest wysoki stopień ochrony przed pyłem i wodą.

3. Jak sprawdzić, czy wyłącznik zadziałał poprawnie po zwarciu?
Urządzenie posiada dźwignię, która w przypadku wyzwolenia ustawia się w pozycji pośredniej lub OFF (zależnie od modelu). Po usunięciu przyczyny awarii należy zresetować urządzenie i ponownie załączyć zasilanie.
