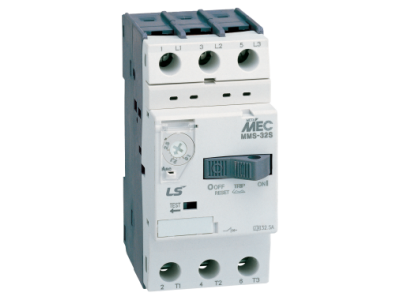

Wyłącznik silnikowy LS Electric serii MMS, typ 32S, 22-32A | MMS-32S 32A Aniro

Opis i Kluczowe Cechy

Wyłącznik silnikowy LS Electric z serii MMS, typ 32S, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń, zwarć oraz zaniku fazy. Urządzenie charakteryzuje się szerokim zakresem nastawy prądowej od 22 A do 32 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do konkretnej jednostki napędowej. Dzięki zintegrowanemu wyzwalaczowi termicznemu oraz magnetycznemu, wyłącznik zapewnia błyskawiczną reakcję w sytuacjach awaryjnych, minimalizując ryzyko kosztownych przestojów i uszkodzeń maszyn.

• Zakres nastawy prądowej: Regulacja w przedziale 22-32 A umożliwia optymalne zabezpieczenie silników o zróżnicowanej mocy znamionowej.
• Wysoka zdolność zwarciowa: Konstrukcja typu 32S gwarantuje bezpieczne przerwanie obwodu nawet przy wystąpieniu prądów zwarciowych o dużym natężeniu.
• Kompaktowa obudowa: Szerokość modułowa pozwala na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa. Wyłącznik spełnia wymagania normy IEC 60947-2 oraz IEC 60947-4-1, co potwierdza jego niezawodność jako aparatury łączeniowej i zabezpieczającej w aplikacjach niskiego napięcia. Posiada certyfikację CE, co jest gwarancją dopuszczenia do obrotu na rynku europejskim oraz spełnienia dyrektyw dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Wyłącznik silnikowy MMS-32S znajduje szerokie zastosowanie w przemyśle oraz systemach automatyki budynkowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki swojej charakterystyce, urządzenie doskonale sprawdza się w układach sterowania silnikami klatkowymi, gdzie wymagana jest niezawodna ochrona przed przeciążeniem termicznym wynikającym z ciężkiego rozruchu lub zablokowania wału silnika.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia pełnej ochrony i długowieczności urządzenia:

• Montaż na szynie DIN: Urządzenie jest przystosowane do szybkiego zatrzaskiwania na standardowej szynie TS35 (DIN), co znacząco skraca czas instalacji.
• Moment dokręcania: Należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków przy prądzie znamionowym 32 A.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do maksymalnego prądu nastawy, co zapewnia stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Pozycja pracy: Wyłącznik może pracować w pozycji pionowej lub poziomej, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych od innych aparatów generujących ciepło.

FAQ

1. Czy wyłącznik MMS-32S posiada funkcję ochrony przed zanikiem fazy?
Tak, konstrukcja wyłączników serii MMS od LS Electric obejmuje mechanizm czuły na asymetrię obciążenia i zanik fazy, co chroni silnik przed przegrzaniem w przypadku awarii sieci zasilającej.

2. Czy do wyłącznika można dołączyć styki pomocnicze?
Tak, seria MMS jest w pełni modułowa i pozwala na montaż akcesoriów takich jak styki pomocnicze (boczne lub czołowe), wyzwalacze wzrostowe oraz podnapięciowe.

3. Jak ustawić prąd wyzwalania?
Prąd wyzwalania ustawia się za pomocą pokrętła na przednim panelu urządzenia. Należy ustawić wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
