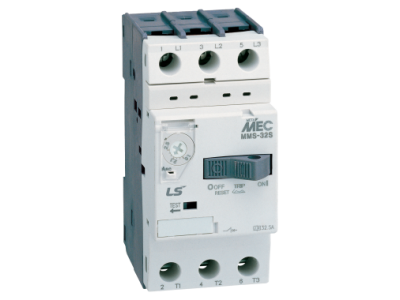

Wyłącznik silnikowy LS Electric serii MMS, typ 32S, 2,5-4A | MMS-32S 4A Aniro

Opis i Kluczowe Cechy

Wyłącznik silnikowy LS Electric z serii MMS, typ 32S, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń, zwarć oraz zaniku fazy. Urządzenie charakteryzuje się zakresem nastawy wyzwalacza termicznego od 2,5 A do 4 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego chronionej jednostki napędowej. Dzięki zintegrowanej funkcji kompensacji temperatury otoczenia, wyłącznik gwarantuje stabilną pracę i niezawodność wyzwalania nawet w zmiennych warunkach termicznych wewnątrz rozdzielnicy.

• Ochrona termomagnetyczna: Wyłącznik łączy w sobie funkcję wyzwalacza przeciążeniowego (bimetal) oraz bezzwłocznego wyzwalacza zwarciowego.
• Wysoka zdolność zwarciowa: Konstrukcja serii MMS-32S zapewnia bezpieczne przerwanie obwodu w przypadku wystąpienia prądów zwarciowych, chroniąc instalację przed zniszczeniem.
• Kompaktowa obudowa: Szerokość modułowa wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Wskaźnik stanu: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w przemyśle. Wyłącznik spełnia wymagania normy IEC 60947-2 (aparatura rozdzielcza i sterownicza niskonapięciowa - wyłączniki) oraz IEC 60947-4-1 (styczniki i rozruszniki do silników). Posiada również certyfikację CE, co umożliwia jego swobodne stosowanie na rynku europejskim w profesjonalnych aplikacjach automatyki i energetyki.

Zastosowanie

Wyłącznik MMS-32S o zakresie 2,5-4A znajduje szerokie zastosowanie w systemach sterowania napędami o małej mocy. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, przenośników taśmowych oraz innych maszyn przemysłowych napędzanych silnikami trójfazowymi. Dzięki możliwości montażu akcesoriów, takich jak styki pomocnicze czy wyzwalacze wzrostowe, urządzenie może być łatwo zintegrowane z systemami nadrzędnymi PLC lub układami bezpieczeństwa E-STOP.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanej ochrony. Urządzenie jest przystosowane do montażu na standardowej szynie DIN TH35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment obrotowy (zgodnie z dokumentacją techniczną), aby uniknąć przegrzewania się punktów styku.
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, co zapewnia minimalizację spadków napięcia.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić pokrętło nastawy na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Pozycja pracy: Wyłącznik może pracować w pozycji pionowej lub poziomej, zachowując pełną charakterystykę wyzwalania.

FAQ

1. Czy wyłącznik MMS-32S chroni przed zanikiem fazy?
Tak, konstrukcja wyłącznika uwzględnia czułość na zanik fazy, co zapobiega asymetrycznemu obciążeniu silnika i jego potencjalnemu spaleniu.

2. Czy do wyłącznika można dołożyć styki pomocnicze?
Tak, seria MMS od LS Electric pozwala na montaż styków pomocniczych bocznych oraz czołowych, co umożliwia zdalną sygnalizację stanu pracy urządzenia.

3. Jak zresetować wyłącznik po zadziałaniu zabezpieczenia?
Po usunięciu przyczyny awarii, należy przełączyć dźwignię z pozycji TRIP/OFF do pozycji ON. Zaleca się jednak uprzednią weryfikację stanu izolacji silnika.
