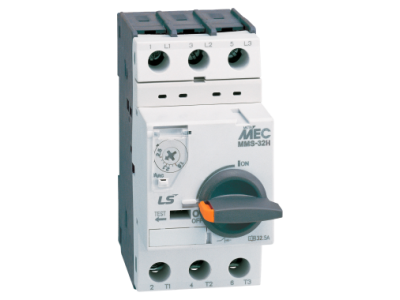

Wyłącznik silnikowy LS Electric serii MMS, typ 32H, 18-26A | MMS-32H 26A Aniro

Opis i Kluczowe Cechy

Wyłącznik silnikowy LS Electric z serii MMS, typ 32H, to zaawansowane urządzenie elektroinstalacyjne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń, zwarć oraz zaniku fazy. Model ten charakteryzuje się zakresem nastawy prądowej od 18 A do 26 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do znamionowego prądu pracy jednostki napędowej. Dzięki wysokiej zdolności zwarciowej, aparat ten gwarantuje bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych. Wyłącznik łączy w sobie funkcje wyłącznika głównego, odłącznika izolacyjnego oraz przekaźnika termicznego, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

• Zakres nastawy wyzwalacza termicznego: Regulacja w przedziale 18-26 A umożliwia dokładną ochronę silnika przed przegrzaniem.
• Wyzwalacz magnetyczny: Bezzwłoczne rozłączenie obwodu w przypadku wystąpienia zwarcia, chroniące izolację uzwojeń.
• Kompensacja temperatury otoczenia: Mechanizm zapewnia stabilność nastaw niezależnie od warunków panujących wewnątrz rozdzielnicy.
• Wskaźnik stanu pracy: Wyraźna sygnalizacja położenia styków ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC 60947-2, dotyczącej aparatury niskonapięciowej i wyłączników, oraz normy IEC 60947-4-1, która definiuje standardy dla styczników i rozruszników silnikowych. Posiadanie certyfikatów CE oraz zgodność z dyrektywą RoHS gwarantują bezpieczeństwo użytkowania oraz dbałość o standardy środowiskowe w procesie produkcji.

Zastosowanie

Wyłącznik MMS-32H 26A znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki swojej charakterystyce, aparat ten doskonale sprawdza się w układach rozruchowych, gdzie wymagana jest wysoka odporność na prądy rozruchowe przy jednoczesnej czułości na błędy zasilania, takie jak asymetria obciążenia czy zanik jednej z faz, co jest kluczowe dla ochrony kosztownych maszyn produkcyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację w rozdzielnicy. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć nadmiernej rezystancji zestyku i przegrzewania się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy precyzyjnie ustawić tarczę nastawczą prądu termicznego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.

FAQ

• Czy wyłącznik posiada funkcję ochrony przed zanikiem fazy? Tak, mechanizm wyzwalający reaguje na asymetrię obciążenia, co chroni silnik przed uszkodzeniem w przypadku awarii jednej z faz zasilających.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria MMS od LS Electric jest modułowa i pozwala na montaż bocznych lub czołowych styków pomocniczych oraz wyzwalaczy wzrostowych i podnapięciowych.
• Jaki jest stopień ochrony tego urządzenia? Wyłącznik posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, i jest przeznaczony do montażu w obudowach lub szafach sterowniczych.
