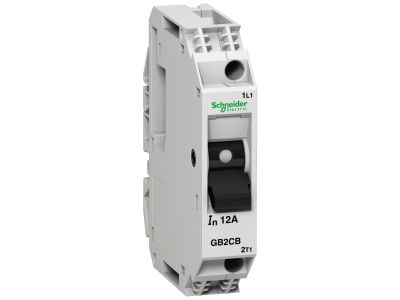

Wyłącznik silnikowy miniaturowy GB 2A 1P | GB2CB07 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy miniaturowy TeSys GB o indeksie GB2CB07 to jednobiegunowe (1P) urządzenie ochronne przeznaczone do zabezpieczania obwodów sterowania w instalacjach przemysłowych. Jego prąd znamionowy wynosi 2 A przy napięciu 250 V AC (zgodnie z IEC) oraz 277 V UL, a także 2 A/48 V DC dla obciążeń DC-13. Kompaktowa szerokość 15 mm ułatwia montaż na szynie DIN i oszczędza miejsce w rozdzielnicy. Dźwignia przełączająca zapewnia 8000 cykli start-stop, a sprzedaż w opakowaniu po 6 sztuk pozwala na ekonomiczne zaopatrzenie.

• Prąd znamionowy 2 A AC / 2 A DC: Umożliwia bezpieczną pracę w obwodach sterowania o niewielkim obciążeniu, zapobiegając przeciążeniom w aplikacjach przemysłowych.
• Wyzwalanie magnetyczne 26 A (13 In): Zapewnia szybkie odłączenie w przypadku zwarcia, chroniąc styki i podłączone odbiorniki przed uszkodzeniem.
• Zdolność wyłączania Icu 15 kA @240 V AC: Gwarantuje skuteczne gaszenie łuku elektrycznego przy wysokim prądzie zwarciowym, podnosząc bezpieczeństwo instalacji.
• Wersja DC: 2 A @48 V DC-13, Icu 1,5 kA @24 V DC: Pozwala na ochronę obwodów prądu stałego, np. w automatyce i zasilaczach, bez konieczności stosowania dodatkowych urządzeń.
• Szerokość modułu 15 mm: Kompaktowa konstrukcja umożliwia gęstsze rozmieszczenie aparatów na szynie DIN, optymalizując przestrzeń w szafie sterowniczej.

Zgodność z Normami

Wyłącznik GB2CB07 posiada certyfikaty zgodności z normami IEC, UL oraz CSA, co potwierdza jego bezpieczeństwo i przydatność w instalacjach przemysłowych na całym świecie. Produkt spełnia również wymogi programu Green Premium (zgodność z RoHS/REACh), gwarantując minimalny wpływ na środowisko.

Zastosowanie

Urządzenie przeznaczone do ochrony termiczno-magnetycznej obwodów sterowania maszyn i urządzeń przemysłowych. Sprawdza się jako zabezpieczenie przeciążeniowe i zwarciowe dla silników małej mocy, styczników, przekaźników oraz innych odbiorników w szafach sterowniczych i rozdzielnicach.

• Ochrona obwodów sterowania w maszynach CNC, taśmociągach i pompach.
• Zabezpieczenie transformatorów sterowniczych i zasilaczy 24 V DC.
• Stosowanie w rozdzielnicach przemysłowych jako wyłącznik główny dla niewielkich odbiorników (do 2 A).
• Ochrona obwodów sygnalizacji i automatyki budynkowej przy zasilaniu 230 V AC.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie DIN 35 mm (TH35). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać zgodnie z obciążeniem (maks. 2 A). Moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Nie przekraczać podanych parametrów znamionowych.

FAQ

• Jaka jest szerokość wyłącznika GB2CB07? Szerokość wynosi 15 mm, co pozwala na oszczędność miejsca na szynie DIN i ułatwia gęste upakowanie aparatury.
• Jakie parametry wyzwalania magnetycznego ma ten model? Magnetyczny poziom wyzwalania to 26 A, co odpowiada 13-krotności prądu znamionowego (2 A), zapewniając szybką reakcję na zwarcia.
• Czy wyłącznik można stosować w obwodach prądu stałego? Tak, przy napięciu do 48 V DC i prądzie 2 A (obciążenie DC-13), ze zdolnością wyłączania 1,5 kA przy 24 V DC.
