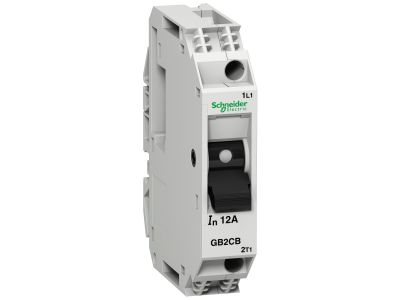

Wyłącznik silnikowy miniaturowy 1P 5A Id 66A | GB2CB10 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy miniaturowy TeSys GB2CB10 (1-biegunowy) o prądzie znamionowym 5 A i prądzie wyzwalania magnetycznego 66 A to kompaktowe zabezpieczenie do sterowania silnikami w sieciach AC i DC. Dzięki termomagnetycznemu wyzwalaczowi łączy ochronę przeciążeniową i zwarciową w jednym urządzeniu. Znamionowa zdolność wyłączania sięgająca 3 kA (110 V AC) zapewnia bezpieczne odcięcie prądów zwarciowych w instalacjach przemysłowych.

• Prąd znamionowy 5 A: Odpowiedni do zabezpieczania silników małej mocy i odbiorników o umiarkowanym poborze prądu.
• Prąd wyzwalania magnetycznego 66 A: Gwarantuje szybkie zadziałanie w przypadku zwarcia, chroniąc odbiornik przed uszkodzeniem.
• Znamionowa zdolność wyłączania Icu do 3 kA (110 V AC): Umożliwia bezpieczne wyłączenie w sieciach niskiego napięcia przemiennego i stałego.
• Technologia termomagnetyczna: Integruje zabezpieczenie termiczne (przeciążeniowe) i magnetyczne (zwarciowe) w jednym kompaktowym urządzeniu.
• Praca w sieciach AC i DC: Uniwersalne zastosowanie – od instalacji przemysłowych po systemy automatyki i zasilania awaryjnego.

Zgodność z Normami

Wyłącznik silnikowy GB2CB10 spełnia wymagania norm IEC 60947-2 (kategoria A) oraz IEC 60947-5-1 (kategorie użytkowania DC-12 i DC-13). Posiada certyfikat CE.

Zastosowanie

Wyłącznik przeznaczony jest do zabezpieczania i sterowania obwodami silników oraz innych odbiorników w instalacjach przemysłowych i komercyjnych.

• Sterowanie i zabezpieczanie silników małej mocy (wentylatory, pompy, przenośniki) w rozdzielnicach maszynowych.
• Zabezpieczanie obwodów sterowniczych w połączeniu ze stycznikami i przekaźnikami w szafach automatyki.
• Praca w obwodach prądu stałego (DC) – np. w instalacjach fotowoltaicznych, sterowaniu bramami, układach zasilania awaryjnego.
• Kompaktowe zabezpieczenie obwodu silnikowego w rozdzielnicach głównych i podrozdzielniach.

Wskazówki Montażowe

Montaż wyłącznika silnikowego GB2CB10 powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Momenty dokręcania oraz przekroje przewodów dobieraj zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie zaleceń może prowadzić do przegrzania styków i uszkodzenia urządzenia.

FAQ

• Czy wyłącznik posiada podświetlenie sygnalizujące stan? Nie – wyłącznik TeSys GB2CB10 nie jest wyposażony w podświetlenie. Stan zadziałania można sprawdzić wizualnie po położeniu dźwigni.
• Jaki stopień ochrony IP ma to urządzenie? Producent nie podaje stopnia ochrony dla samego wyłącznika. Standardowo aparatura montowana w rozdzielnicach pracuje w warunkach IP20 (ochrona przed dotykiem), co jest typowe dla urządzeń przeznaczonych do suchych pomieszczeń.
• Czy wyłącznik nadaje się do pracy ciągłej przy prądzie 5 A? Tak, prąd znamionowy 5 A oznacza możliwość długotrwałego obciążenia bez deratingu. W przypadku silników należy uwzględnić prąd rozruchowy – wyzwalacz magnetyczny 66 A pozwala na bezpieczny rozruch i zadziała dopiero w razie blokady wirnika.
