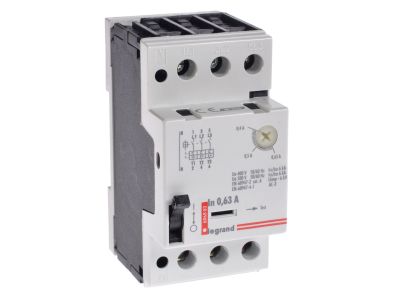

Wyłącznik silnikowy M250 zakres 0,4-0,63A | 606803 Legrand

Opis i Kluczowe Cechy

Wyłącznik silnikowy Legrand serii M250 o numerze katalogowym 606803 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie zostało wyposażone w dwa niezależne systemy wyzwalania: termiczny oraz elektromagnetyczny. Wyzwalacz termiczny posiada regulowany zakres prądowy od 0,4 A do 0,63 A, co pozwala na precyzyjne dopasowanie nastawy do prądu znamionowego chronionej jednostki napędowej. Z kolei wyzwalacz elektromagnetyczny, o prądzie zadziałania wynoszącym 8,8 A (z tolerancją +/- 20%), gwarantuje błyskawiczne odłączenie zasilania w przypadku wystąpienia zwarcia, chroniąc instalację przed poważnymi uszkodzeniami.

• Precyzyjna nastawa: Zakres 0,4 - 0,63 A umożliwia optymalną ochronę małych odbiorników.
• Kompaktowa konstrukcja: Szerokość wynosząca 2,5 modułu (standard 17,5 mm na moduł) pozwala na efektywne zagospodarowanie miejsca w rozdzielnicy.
• Podwójna ochrona: Zintegrowane wyzwalacze termiczne i magnetyczne zapewniają pełne bezpieczeństwo operacyjne.
• Renomowany producent: Marka Legrand gwarantuje najwyższą jakość wykonania i niezawodność w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi aparatury niskiego napięcia. Wyłączniki serii M250 spełniają wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza ich przydatność do sterowania i ochrony silników w profesjonalnych instalacjach elektroenergetycznych. Dzięki zachowaniu wysokich standardów produkcji, urządzenie zapewnia stabilną pracę i bezpieczeństwo obsługi przez cały okres eksploatacji.

Zastosowanie

Wyłącznik silnikowy M250 0,4-0,63A znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych silników trójfazowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia technologiczne, gdzie wymagana jest wysoka czułość zabezpieczenia przeciążeniowego. Dzięki swojej charakterystyce, aparat ten skutecznie zapobiega przegrzaniu uzwojeń silnika, co znacząco wydłuża żywotność maszyn i redukuje koszty serwisowe wynikające z awarii.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Wyłącznik jest przystosowany do montażu na standardowej szynie wsporczej TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiednią siłę docisku, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Nastawę prądową: Przed uruchomieniem należy ustawić pokrętło wyzwalacza termicznego na wartość odpowiadającą rzeczywistemu prądowi znamionowemu silnika (In).
• Przestrzeń wentylacyjną: W przypadku montażu kilku aparatów obok siebie, warto zachować minimalne odstępy dla zapewnienia optymalnego odprowadzania ciepła.

FAQ

• Czy wyłącznik M250 posiada funkcję ochrony przed zanikiem fazy? Seria M250 w podstawowej konfiguracji skupia się na ochronie termiczno-magnetycznej; szczegółowe parametry czułości na zanik fazy wynikają z charakterystyki wyzwalaczy bimetalowych.
• Jaka jest szerokość urządzenia w milimetrach? Urządzenie zajmuje 2,5 modułu, co przy standardzie 17,5 mm daje łączną szerokość około 43,75 mm.
• Czy można stosować ten wyłącznik do silników jednofazowych? Tak, pod warunkiem szeregowego połączenia wszystkich torów prądowych, aby zapewnić prawidłowe działanie wyzwalaczy termicznych.
