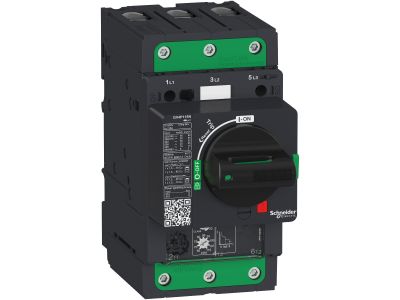

Wyłącznik silnikowy GV4P 80A 50kA Evlink | GV4P80N Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV4P80N z rodziny TeSys GV to trójbiegunowe urządzenie zabezpieczające o prądzie znamionowym 80 A i napięciu 690 V, przeznaczone do ochrony silników trójfazowych o mocy 22–37 kW przy 400 V. Dzięki zdolności wyłączania zwarciowej Icu na poziomie 50 kA zapewnia skuteczną ochronę w instalacach przemysłowych o wysokich prądach zwarciowych. Wyposażony w zaciski śrubowe BTR Everlink oraz możliwość sterowania uchwytem obrotowym.

• Prąd znamionowy 80 A / napięcie 690 V: umożliwia bezpieczną pracę z silnikami o mocy do 37 kW przy 400 V, zapewniając odpowiednią rezerwę obciążenia.
• Zdolność wyłączania Icu 50 kA @400 V: gwarantuje skuteczne przerywanie prądów zwarciowych w trudnych warunkach przemysłowych, chroniąc instalację przed uszkodzeniem.
• Zabezpieczenie termiczne z regulacją 40–80 A i wyborem klasy 10/20: pozwala precyzyjnie dopasować charakterystykę wyzwalania do chronionego silnika, unikając zbędnych wyłączeń.
• Zabezpieczenie magnetyczne 17 In oraz krótkie opóźnienie Isd przy 13 Ir: zapewnia selektywność i szybką reakcję na zwarcia, minimalizując ryzyko przegrzania.
• Dodatkowe funkcje ochronne (asymetria, utrata faz, zwarcia doziemne): kompleksowa ochrona silnika przed typowymi awariami sieci zasilającej.

Zgodność z Normami

Wyłącznik silnikowy GV4P80N posiada certyfikaty zgodności z uznanymi standardami międzynarodowymi (IEC, UL, CSA, CCC, EAC) oraz dopuszczenia morskie i ATEX. Oznaczenie CE potwierdza spełnienie wymogów dyrektyw europejskich. Przed montażem i eksploatacją należy zapoznać się z dokumentacją producenta.

Zastosowanie

Urządzenie przeznaczone do zabezpieczania i sterowania trójfazowymi silnikami asynchronicznymi w instalacach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Ochrona silników o mocy 22–37 kW (przy 400 V) w układach napędowych pomp, wentylatorów i sprężarek.
• Sterowanie rozruchem bezpośrednim za pomocą uchwytu obrotowego w rozdzielnicach głównych i sterowniczych.
• Integracja z układami automatyki budynkowej (BMS) poprzez dodatkowe bloki styków pomocniczych (OF, SD) i wyzwalacze napięciowe (MN, MX).
• Zastosowania w strefach zagrożonych wybuchem (ATEX) po potwierdzeniu zgodności z konkretną grupą urządzeń.

Wskazówki Montażowe

Montaż wyłącznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przystosowane do instalacji na szynie TH35 (DIN). Przewody należy podłączać do zacisków BTR Everlink z momentem dokręcania zgodnym z dokumentacją producenta i przekrojem dostosowanym do prądu obciążenia. Zaleca się stosowanie zabezpieczeń nadprądowych w torze zasilania.

FAQ

• Czy wyłącznik ma wbudowane podświetlenie lub sygnalizację LED? Producent nie przewiduje w standardzie podświetlenia – stan pracy można monitorować za pomocą opcjonalnych styków pomocniczych (OF, SD) lub wyzwalaczy napięciowych.
• Jaki jest stopień ochrony obudowy wyłącznika? W dostarczonych danych nie podano stopnia IP – urządzenie przeznaczone jest do montażu w rozdzielnicach suchych pomieszczeń (zazwyczaj IP20 dla aparatury modułowej). Dokładne dane należy sprawdzić w karcie katalogowej.
• Czy można regulować próg zadziałania zabezpieczenia magnetycznego? Tak – zabezpieczenie magnetyczne ma stałą nastawę 17 In, natomiast zabezpieczenie termiczne reguluje się w zakresie 40–80 A, a krótkie opóźnienie Isd ustawiane jest na 13 Ir. Zmiana trybu pracy (klasa 10 lub 20) odbywa się za pomocą przełącznika na module.
