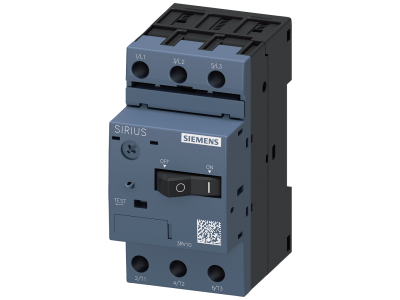

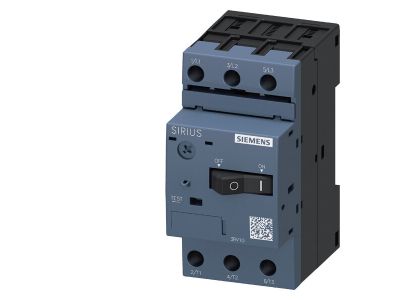

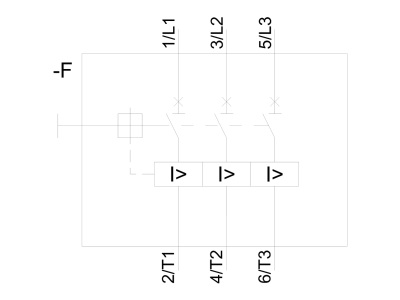

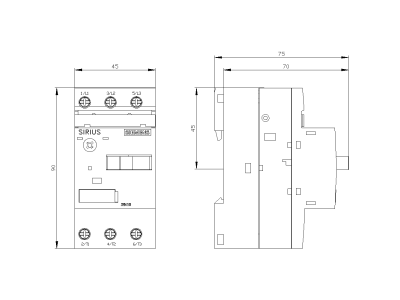

Wyłącznik silnikowy 7-10A, 130A, wlk. S00, do ochrony silników, klasa 10, przyłącze śrubowe | 3RV1011-1JA10 Siemens

Alternatywny kod produktu: 3RV10111JA10

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV1011-1JA10 w wielkości S00 przeznaczony jest do ręcznego załączania i wyłączania silników oraz ochrony obwodów przed zwarciami, przeciążeniami i asymetrią fazową. Umożliwia płynną regulację prądu nastawczego w zakresie 7–10 A, a jego zdolność wyłączania zwarciowego do 130 A zapewnia bezpieczeństwo instalacji nawet w przypadku dużych zwarć. Kompaktowa obudowa (wielkość S00) oraz przyłącze śrubowe ułatwiają szybki montaż w rozdzielnicach.

• Regulowany zakres prądu nastawczego 7–10 A: Precyzyjne dopasowanie do obciążenia silnika – zapobiega niepotrzebnym wyłączeniom przy przeciążeniach roboczych, a jednocześnie skutecznie chroni przed długotrwałymi przeciążeniami.
• Zdolność wyłączania zwarciowego do 130 A: Natychmiastowe odcięcie prądu w przypadku zwarcia – minimalizuje ryzyko uszkodzenia silnika i elementów instalacji, zwiększając bezpieczeństwo.
• Klasa wyzwalacza termicznego 10: Szybkie zadziałanie przy przeciążeniach (czas do wyłączenia ≤ 10 s przy 7,2×I_n) – chroni uzwojenia silnika przed przegrzaniem.
• Przyłącze śrubowe: Pewne i trwałe połączenie przewodów o odpowiednim przekroju – gwarantuje niską rezystancję styku i łatwość serwisowania.
• Wielkość S00 (kompaktowa obudowa): Oszczędność miejsca na szynie TH35 – idealne rozwiązanie do rozdzielnic o ograniczonej przestrzeni.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami międzynarodowymi oraz europejskimi. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw unijnych w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami standardu DIN (szczegółowe dane normatywne znajdują się w karcie katalogowej producenta).

Zastosowanie

Wyłącznik silnikowy Siemens 3RV1011-1JA10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona i ręczne sterowanie silnikami elektrycznymi. Dzięki regulowanemu zakresowi prądu nastawczego sprawdza się w szerokim spektrum odbiorników trójfazowych.

• Ochrona i sterowanie małych silników asynchronicznych w maszynach obróbczych, pompach, wentylatorach – zakres prądu 7–10 A odpowiada silnikom o mocy do ok. 5,5 kW przy 400 V.
• Ręczne załączanie i wyłączanie silników w układach napędowych – wygodne, bezpieczne odcięcie zasilania podczas konserwacji.
• Zabezpieczenie przed asymetrią fazową w instalacjach, gdzie ryzyko niepełnozakresowego zasilania może spowodować uszkodzenie silnika (funkcja opisana w dokumentacji technicznej).
• Montaż w rozdzielnicach sterowniczych, szafach automatyki i tablicach rozdzielczych – współpracuje z innymi urządzeniami modułowymi na szynie DIN.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach suchych pomieszczeń. Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego obwodu zgodnie z normami instalacyjnymi. Przyłącze śrubowe wymaga dokręcenia momentem podanym w dokumentacji producenta – zazwyczaj w zakresie 1,0–1,2 Nm. Po zakończeniu montażu sprawdzić poprawność połączeń i wykonać próbę zadziałania zabezpieczeń.

FAQ

• Czy wyłącznik ma sygnalizację zadziałania (wypadnięcie styku pomocniczego)? W podstawowej wersji (symbol 3RV1011-1JA10) wyłącznik nie jest wyposażony we wbudowany styk pomocniczy ani sygnalizację zdalną. W razie potrzeby monitorowania stanu zalecamy zastosowanie modułu styków pomocniczych (np. 3RV1901-1A) lub rozłącznego wyzwalacza wzrostowego dostępnego osobno.
• Jaki stopień ochrony IP posiada to urządzenie? Producent nie podaje w danych katalogowych stopnia ochrony IP dla tego modelu w standardowej obudowie. W zależności od warunków montażu (np. w rozdzielnicy o IP54) wyłącznik chroniony jest przez obudowę nadrzędną. Przy montażu w suchych pomieszczeniach (IP2X w rozdzielnicy) jest wystarczający.
• Jak działa wyzwalacz termiczny klasy 10? Wyzwalacz termiczny (bimetalliczy) został zaprojektowany tak, aby wyłączyć silnik w czasie nie dłuższym niż 10 sekund przy prądzie 7,2 razy większym od nastawionego prądu (I_n). Dzięki temu chroni silnik przed przegrzaniem w wyniku przeciążenia – im mniejsza klasa (niższa liczba), tym szybsze zadziałanie. Klasa 10 jest standardem dla silników o normalnych charakterystykach rozruchu.
