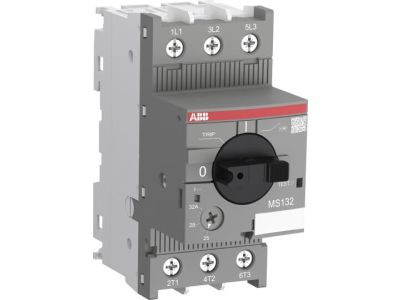

Wyłącznik silnikowy 3P AC-3 7,5kW 16-20A, MS132-20, zaciski śrubowe | 1SAM350000R1013 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS132-20 to zaawansowane urządzenie elektroinstalacyjne z serii MS132, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Znamionowy prąd roboczy Ie wynosi 20,0 A, co przy standardowym napięciu 400V AC pozwala na bezpieczną obsługę silników o mocy do 7,5 kW w klasie użytkowania AC-3.

• Wielofunkcyjność: Urządzenie integruje w sobie funkcje ręcznego załączania i wyłączania napędu oraz automatycznego zabezpieczenia termicznego i magnetycznego.
• Ochrona przed przeciążeniem: Wbudowany wyzwalacz termiczny z zakresem nastawy od 16 do 20 A pozwala na precyzyjne dopasowanie do prądu znamionowego silnika.
• Ochrona zwarciowa: Wyłącznik posiada wysoką zdolność wyłączania zwarciowego, co gwarantuje bezpieczeństwo instalacji w sytuacjach awaryjnych.
• Kompensacja temperatury: Mechanizm zapewnia stabilną pracę w zmiennych warunkach otoczenia, minimalizując ryzyko nieuzasadnionych zadziałań.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy oraz przyczyny zadziałania (trip) ułatwia diagnostykę serwisową.

Zgodność z Normami

Wyłącznik MS132-20 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki posiadaniu certyfikatów takich jak CE, UL oraz CSA, produkt może być stosowany na rynkach globalnych, spełniając najwyższe standardy bezpieczeństwa i jakości wykonania.

Zastosowanie

Model MS132-20 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki funkcji ochrony przed zanikiem fazy, wyłącznik skutecznie chroni uzwojenia silnika przed przegrzaniem i uszkodzeniem w przypadku asymetrii zasilania. Może pracować jako samodzielny element zabezpieczający lub w układach rozruchowych w połączeniu ze stycznikami serii AF.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co skraca czas instalacji.
• Zaciski śrubowe: Solidne zaciski śrubowe zapewniają trwałe połączenie elektryczne. Należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby uniknąć poluzowania przewodów pod wpływem drgań.
• Przekroje przewodów: Należy stosować przewody o przekroju dostosowanym do prądu 20A, zapewniając odpowiednią obciążalność prądową i minimalizując spadki napięcia.
• Pozycja pracy: Urządzenie może być montowane w pionie lub poziomie, jednak zaleca się zachowanie odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik MS132-20 posiada funkcję testową? Tak, urządzenie wyposażone jest w mechanizm testowy pozwalający na sprawdzenie poprawności działania wyzwalacza bez konieczności wywoływania realnego przeciążenia.
• Jaki jest zakres nastawy prądowej? Zakres nastawy wyzwalacza przeciążeniowego dla tego modelu wynosi od 16,0 do 20,0 Amperów.
• Czy do wyłącznika można dołączyć styki pomocnicze? Tak, seria MS132 jest kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.
