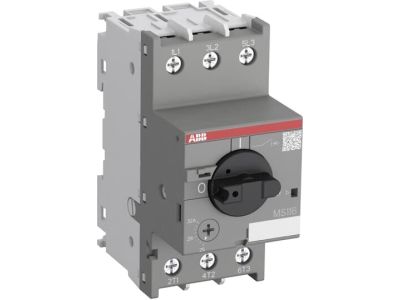

Wyłącznik silnikowy 3P AC-3 7,5kW 16-20A, MS116-20, zaciski śrubowe | 1SAM250000R1013 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-20 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie na poziomie 20 A, co pozwala na obsługę silników o mocy do 7,5 kW przy napięciu 400V AC. Wyłącznik łączy w sobie funkcje sterowania oraz zabezpieczenia, oferując ochronę przed skutkami zwarć, przeciążeń oraz niebezpiecznym zjawiskiem zaniku fazy. Dzięki zaawansowanej konstrukcji, MS116-20 często nie wymaga stosowania dodatkowego dobezpieczenia zwarciowego, co znacząco redukuje koszty instalacji oraz oszczędza miejsce w rozdzielnicy.

• Zakres nastawy wyzwalacza termicznego: Regulacja w przedziale od 16 A do 20 A umożliwia precyzyjne dopasowanie do prądu znamionowego silnika.
• Wyzwalacz zwarciowy: Zintegrowany mechanizm reagujący natychmiastowo na prądy zwarciowe, chroniąc instalację przed zniszczeniem.
• Funkcja odłączania: Urządzenie może pełnić rolę rozłącznika izolacyjnego, zapewniając bezpieczeństwo podczas prac serwisowych.
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość styku i odporność na drgania mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w przemyśle. Wyłącznik MS116-20 spełnia wymagania normy IEC/EN 60947-1 (aparatura niskonapięciowa - zasady ogólne), IEC/EN 60947-2 (wyłączniki) oraz kluczowej dla ochrony silników normy IEC/EN 60947-4-1. Posiada również certyfikację dopuszczającą do stosowania na rynkach globalnych, co czyni go uniwersalnym rozwiązaniem dla producentów maszyn eksportujących swoje produkty na cały świat.

Zastosowanie

Wyłącznik silnikowy ABB MS116-20 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki swojej charakterystyce AC-3, urządzenie doskonale radzi sobie z prądami rozruchowymi silników klatkowych. Może być montowany w szafach sterowniczych, gdzie kluczowa jest optymalizacja przestrzeni, a jego wysoka zdolność zwarciowa pozwala na bezpieczną pracę w wymagających środowiskach elektroenergetycznych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35), co zapewnia szybką i stabilną instalację. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków. Zaleca się regularną kontrolę nastawy prądowej, która powinna odpowiadać rzeczywistemu prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej. Wyłącznik MS116-20 może być montowany w dowolnej pozycji, jednak dla optymalnego chłodzenia zaleca się zachowanie odpowiednich odstępów od innych aparatów generujących ciepło.

FAQ

• Czy wyłącznik MS116-20 wymaga dodatkowego bezpiecznika przed sobą? W wielu konfiguracjach, dzięki wysokiej zdolności wyłączania, dobezpieczenie nie jest wymagane. Należy jednak zawsze zweryfikować prąd zwarciowy w punkcie instalacji z tabelami koordynacji producenta.
• Czy urządzenie chroni przed zanikiem fazy? Tak, konstrukcja wyłącznika uwzględnia czułość na zanik fazy, co chroni uzwojenia silnika przed przegrzaniem i uszkodzeniem w przypadku awarii jednej z faz zasilających.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria MS116 jest kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.
