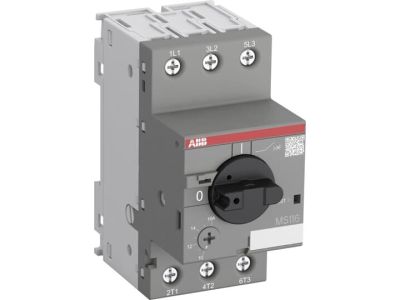

Wyłącznik silnikowy 3P AC-3 4kW 6,3-10A, MS116-10, zaciski śrubowe | 1SAM250000R1010 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-10 to zaawansowane urządzenie elektroinstalacyjne z serii MS116, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w rozdzielnicy. Znamionowy prąd roboczy Ie wynosi 10 A, a zakres nastawy wyzwalacza termicznego obejmuje przedział od 6,3 do 10 A, co umożliwia precyzyjne dopasowanie do parametrów znamionowych chronionej maszyny. Wyłącznik zapewnia skuteczną ochronę przed skutkami przeciążeń, zwarć oraz niezwykle groźnym zjawiskiem zaniku fazy.

• Wielofunkcyjność: Urządzenie łączy w sobie funkcje sterowania (ręczne załączanie i wyłączanie) oraz zabezpieczenia obwodu.
• Wysoka zdolność zwarciowa: Konstrukcja MS116-10 często eliminuje konieczność stosowania dodatkowego dobezpieczenia bezpiecznikowego, co redukuje koszty i upraszcza projekt instalacji.
• Trójbiegunowa konstrukcja (3P): Zapewnia pełną ochronę w układach trójfazowych AC-3.
• Zaciski śrubowe: Solidne połączenie gwarantuje stabilność styku i odporność na drgania.

Zgodność z Normami

Wyłącznik silnikowy MS116-10 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten gwarantuje bezpieczną izolację oraz precyzyjne czasy wyzwalania w przypadku wystąpienia awarii.

Zastosowanie

Model MS116-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej i systemach HVAC. Jest idealnym rozwiązaniem do zabezpieczania silników o mocy do 4 kW (przy napięciu 400V). Może być stosowany w:

• Układach napędowych pomp i wentylatorów.
• Przenośnikach taśmowych i liniach produkcyjnych.
• Kompresorach i urządzeniach chłodniczych.
• Maszynach obróbczych wymagających częstego sterowania ręcznego.

Wskazówki Montażowe

Montaż wyłącznika MS116-10 jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN (TH35). Aby zapewnić długowieczność urządzenia, należy przestrzegać następujących wytycznych:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków (zgodnie z dokumentacją techniczną producenta).
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali czołowej, odpowiadający prądowi znamionowemu silnika (In).
• Pozycja montażu: Urządzenie może być montowane w pionie lub poziomie, jednak należy zachować odpowiednie odstępy wentylacyjne w przypadku montażu wielu wyłączników obok siebie.

FAQ

Czy wyłącznik MS116-10 wymaga dodatkowego bezpiecznika przed urządzeniem?
W wielu konfiguracjach wyłącznik ten nie wymaga dobezpieczenia zwarciowego, jednak zależy to od spodziewanego prądu zwarciowego w punkcie instalacji. Należy każdorazowo zweryfikować tabele koordynacji udostępnione przez firmę ABB.

Czy urządzenie posiada funkcję testową?
Tak, wyłączniki z serii MS116 są wyposażone w mechanizm pozwalający na sprawdzenie poprawności działania wyzwalacza, co jest kluczowe podczas okresowych przeglądów instalacji.

Jaki jest stopień ochrony tego wyłącznika?
Standardowo urządzenie posiada stopień ochrony IP20, co oznacza zabezpieczenie przed dostępem do części niebezpiecznych palcem, przeznaczone do montażu w obudowach lub szafach sterowniczych.
