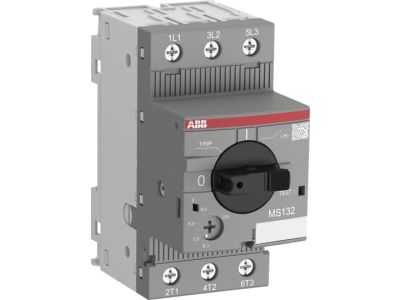

Wyłącznik silnikowy 3P AC-3 2,2kW 4-6,3A, MS132-6.3, zaciski śrubowe | 1SAM350000R1009 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS132-6.3 to zaawansowane urządzenie elektroinstalacyjne o szerokości modułowej 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie wynoszącym 6,3 A oraz zakresem nastawy wyzwalacza przeciążeniowego od 4,0 do 6,3 A. Dzięki zastosowaniu nowoczesnej technologii, wyłącznik ten zapewnia skuteczną ochronę przed skutkami zwarć, przeciążeń oraz niezwykle groźnym zjawiskiem zaniku fazy, co bezpośrednio przekłada się na wydłużenie żywotności napędów elektrycznych.

• Wielofunkcyjność: Urządzenie łączy w sobie funkcje sterowania (ręczne załączanie i wyłączanie) oraz zabezpieczenia obwodu.
• Wysoka zdolność zwarciowa: Konstrukcja serii MS132 pozwala na pracę w wymagających warunkach przemysłowych bez konieczności stosowania dodatkowych bezpieczników w wielu aplikacjach.
• Kompaktowa budowa: Szerokość 45 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy oraz przyczyny zadziałania ułatwia diagnostykę awarii.

Zgodność z Normami

Wyłącznik MS132-6.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni go produktem dopuszczonym do użytku w profesjonalnych instalacjach przemysłowych na całym świecie. Posiada również certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania.

Zastosowanie

Model MS132-6.3 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania silników o mocy znamionowej do 2,2 kW (przy napięciu 400V AC). Dzięki charakterystyce AC-3, wyłącznik doskonale radzi sobie z prądami rozruchowymi silników klatkowych. Może być stosowany w układach napędowych wentylatorów, pomp, przenośników taśmowych oraz innych maszyn wymagających precyzyjnego zabezpieczenia termicznego i magnetycznego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN (TH35), co znacząco skraca czas instalacji.
• Zaciski śrubowe: Należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków.
• Pozycja pracy: Urządzenie może pracować w pozycji pionowej lub poziomej, co zwiększa elastyczność projektowania rozdzielnic.
• Okablowanie: Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 6,3 A, aby zminimalizować spadki napięcia.

FAQ

1. Czy wyłącznik MS132-6.3 posiada funkcję testową?
Tak, urządzenie wyposażone jest w mechanizm pozwalający na sprawdzenie poprawności działania wyzwalacza bez konieczności generowania rzeczywistego przeciążenia.

2. Czy do wyłącznika można dołączyć styki pomocnicze?
Tak, seria MS132 jest w pełni kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.

3. Jaka jest główna różnica między MS116 a MS132?
Seria MS132 oferuje wyższą zdolność zwarciową oraz posiada wbudowaną sygnalizację wyzwolenia magnetycznego, co pozwala odróżnić przeciążenie od zwarcia.
