Wyłącznik silnikowy 3P AC-3 2,2kW 4-6,3A, MS116-6.3, zaciski śrubowe | 1SAM250000R1009 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-6.3 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 6,3 A, co pozwala na efektywną współpracę z silnikami o mocy do 2,2 kW przy napięciu 400V AC. Wyłącznik łączy w sobie funkcje sterowania ręcznego oraz zaawansowanej ochrony termomagnetycznej.

• Ochrona wielofunkcyjna: Zintegrowany wyzwalacz termiczny chroni przed skutkami przeciążeń, natomiast wyzwalacz magnetyczny zapewnia natychmiastową reakcję w przypadku wystąpienia zwarcia.
• Detekcja zaniku fazy: Urządzenie monitoruje ciągłość zasilania, co jest kluczowe dla ochrony uzwojeń silnika przed przegrzaniem w przypadku awarii jednej z faz.
• Kompaktowa budowa: Szerokość 45 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej, umożliwiając gęstsze upakowanie aparatury.
• Brak konieczności dobezpieczania: Konstrukcja MS116-6.3 w wielu aplikacjach eliminuje potrzebę stosowania dodatkowych bezpieczników topikowych, co redukuje koszty instalacji i upraszcza projektowanie układu.

Zgodność z Normami

Wyłącznik silnikowy MS116-6.3 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza jego przydatność jako aparatu do łączenia i zabezpieczania silników w kategorii użytkowania AC-3. Posiada również certyfikację dopuszczającą do stosowania na rynkach globalnych, zapewniając zgodność z dyrektywami niskonapięciowymi.

Zastosowanie

Model MS116-6.3 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz małych sprężarek. Dzięki klasie wyzwalania 10, wyłącznik ten doskonale sprawdza się w aplikacjach o normalnym rozruchu, gdzie wymagana jest precyzyjna nastawa prądu w zakresie od 4 do 6,3 A. Może być stosowany jako samodzielny element zabezpieczający lub w zestawach rozruchowych zycznikami ABB.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie DIN: Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (DIN), co skraca czas instalacji.
• Zaciski śrubowe: Wyposażenie w solidne zaciski śrubowe pozwala na pewne połączenie przewodów. Należy zwrócić uwagę na odpowiedni moment dokręcania, aby uniknąć rezystancji zestykowej i przegrzewania się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali znajdującej się na froncie urządzenia za pomocą śrubokręta.
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik MS116-6.3 posiada funkcję testowania?
Tak, urządzenie jest wyposażone w mechanizm testowy, który pozwala na sprawdzenie poprawności działania wyzwalacza bez konieczności wywoływania realnego przeciążenia.

2. Czy do wyłącznika można dołożyć styki pomocnicze?

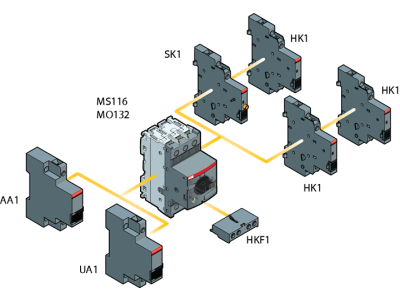

Tak, seria MS116 jest w pełni kompatybilna z akcesoriami ABB, takimi jak styki pomocnicze montowane z boku lub z przodu, wyzwalacze wzrostowe oraz podnapięciowe.

3. Jaki jest zakres nastawy prądowej tego modelu?
Model MS116-6.3 posiada regulowany zakres nastawy wyzwalacza termicznego od 4,0 A do 6,3 A, co pozwala na dokładne dopasowanie do prądu znamionowego chronionego silnika.
