Wyłącznik silnikowy 3P AC-3 15kW 25-32A, MS132-32, zaciski śrubowe | 1SAM350000R1015 ABB

Opis i Kluczowe Cechy

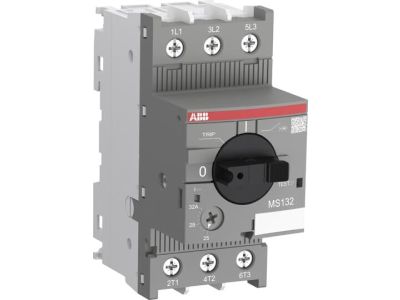

Wyłącznik silnikowy ABB MS132-32 to zaawansowane urządzenie elektro-techniczne z serii MS132, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się kompaktową obudową o szerokości zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Znamionowy prąd roboczy Ie wynosi 32,0 A, a zakres nastawy wyzwalacza termicznego obejmuje przedział od 25 do 32 A, co umożliwia precyzyjne dopasowanie ochrony do parametrów znamionowych jednostki napędowej. Wyłącznik zapewnia skuteczną ochronę przed przeciążeniem, zwarciem oraz niezwykle groźnym zjawiskiem zaniku fazy. Wyposażony jest w funkcję rozłączania izolacyjnego oraz wyraźną sygnalizację stanu pracy: ON, OFF oraz TRIP, co ułatwia diagnostykę i skraca czas przestojów serwisowych.

• Wysoka zdolność zwarciowa: Urządzenie oferuje wysoką eksploatacyjną zdolność wyłączania zwarć, co gwarantuje bezpieczeństwo instalacji nawet w trudnych warunkach przemysłowych.
• Mechanizm Trip-free: Zapewnia zadziałanie zabezpieczenia nawet w przypadku zablokowania dźwigni w pozycji załączonej.
• Kompensacja temperatury: Precyzyjne działanie wyzwalacza przeciążeniowego niezależnie od temperatury otoczenia wewnątrz rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik MS132-32 spełnia wymagania norm IEC/EN 60947-1 (aparatura niskonapięciowa - zasady ogólne), IEC/EN 60947-2 (wyłączniki) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki do silników). Posiada również certyfikację UL 60947-4-1, co umożliwia jego stosowanie na rynkach globalnych, w tym w Ameryce Północnej. Urządzenie jest zgodne z dyrektywą RoHS, co świadczy o dbałości producenta o ograniczenie substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyłącznik silnikowy ABB MS132-32 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, systemach HVAC oraz automatyce budynkowej. Jest idealnym rozwiązaniem do zabezpieczania silników trójfazowych o mocy znamionowej do 15 kW przy napięciu 400V AC w kategorii użytkowania AC-3. Dzięki swojej konstrukcji może być stosowany jako samodzielne urządzenie zabezpieczające lub w zestawach rozruchowych ze stycznikami ABB. Sprawdza się w sterowaniu pompami, wentylatorami, przenośnikami taśmowymi oraz innymi maszynami wymagającymi niezawodnego rozruchu i ochrony termomagnetycznej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Wyłącznik MS132-32 jest przystosowany do montażu na standardowej szynie DIN (TH35) o szerokości 35 mm, co zapewnia szybką i stabilną instalację. Zaciski śrubowe zostały zaprojektowane tak, aby umożliwić pewne połączenie przewodów o odpowiednim przekroju poprzecznym. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali urządzenia, zgodnie z prądem znamionowym silnika odczytanym z tabliczki znamionowej. Urządzenie dopuszcza montaż w pionie i poziomie, zachowując pełną funkcjonalność ochronną.

FAQ

• Czy wyłącznik MS132-32 posiada wbudowane styki pomocnicze? Standardowo wyłącznik nie posiada wbudowanych styków pomocniczych, jednak konstrukcja pozwala na łatwy montaż akcesoriów bocznych lub czołowych (HKF1, HK1, SK1).
• Czy można go stosować do silników jednofazowych? Tak, pod warunkiem szeregowego połączenia wszystkich trzech torów prądowych, aby zapewnić prawidłowe działanie mechanizmu wykrywania zaniku fazy.
• Jaka jest główna różnica między serią MS116 a MS132? Seria MS132 oferuje wyższą zdolność zwarciową, posiada wskaźnik wyzwolenia (TRIP) oraz lepszą kompensację temperatury w porównaniu do podstawowej serii MS116.
