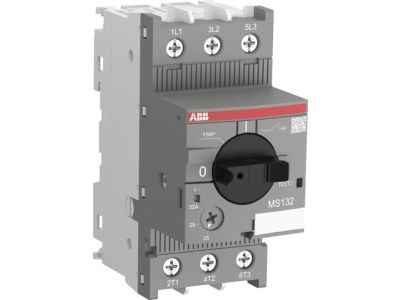

Wyłącznik silnikowy 3P AC-3 11kW 20-25A, MS132-25, zaciski śrubowe | 1SAM350000R1014 ABB

Alternatywny kod produktu: 1SAM350000R1014

Opis i Kluczowe Cechy

Wyłącznik silnikowy 3-biegunowy (3P) AC-3 o symbolu MS132-25 (1SAM350000R1014) to urządzenie o szerokości 45 mm, przeznaczone do ręcznego załączania i wyłączania silników elektrycznych. Chroni układ przed przeciążeniem, zwarciem oraz zanikiem fazy, zapewniając bezpieczeństwo i niezawodność instalacji. Wyposażony w zaciski śrubowe ułatwiające montaż i konserwację.

• Znamionowy prąd roboczy Ie = 25,0 A: Kompatybilny z silnikami o mocy do 11 kW (AC-3) w sieci 400V, dostosowany do standardowych wymagań przemysłowych.
• Ochrona przed przeciążeniem, zwarciem i zanikiem fazy: Zapewnia kompleksową ochronę silnika i instalacji, minimalizując ryzyko uszkodzeń spowodowanych awariami sieci lub błędami montażowymi.
• Szerokość 45 mm: Kompaktowa konstrukcja pozwala na montaż w standardowych szafach rozdzielczych i modułowych obudowach.
• Zaciski śrubowe: Ułatwiają podłączanie przewodów o większych przekrojach, typowych dla instalacji przemysłowych, oraz zapewniają pewny styk elektryczny.
• Znamionowy prąd zwarciowy Icu = 50 kA: Wysoka wytrzymałość na prądy zwarciowe, gwarantująca odporność na zwarcia w instalacji.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej, w tym PN-EN 60947-4-1. Zapewnia zgodność z dyrektywami Unii Europejskiej i posiada oznaczenie CE.

Zastosowanie

Wyłącznik silnikowy MS132-25 przeznaczony jest do ochrony i sterowania silnikami elektrycznymi w różnych gałęziach przemysłu oraz instalacjach budowlanych. Stosowany tam, gdzie wymagana jest niezawodna ochrona przed awariami sieci i błędami eksploatacyjnymi.

• Ochrona i sterowanie silników trójfazowych o mocy do 11 kW w układach napędowych.
• Zabezpieczenie linii zasilających w rozdzielnicach przemysłowych i budowlanych.
• Stosowanie w układach wentylacji, pomp, przenośników taśmowych i innych maszyn przemysłowych.
• Montaż w szafach sterowniczych i rozdzielniach modułowych o standardowej szerokości 45 mm.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie należy zamontować na szynie TH-35 zgodnie z normą PN-EN 60715 lub w dedykowanej obudowie. Zaciski śrubowe należy dokręcać z odpowiednim momentem (zalecenia producenta w dokumentacji technicznej). Przed uruchomieniem sprawdzić poprawność połączeń i zgodność prądową z zabezpieczanym silnikiem. W przypadku pracy w środowiskach zapylonych lub wilgotnych, należy stosować dodatkowe osłony IP.

FAQ

• Do jakiej klasy ochrony należy wyłącznik MS132-25? Wyłącznik spełnia normę PN-EN 60947-4-1, co gwarantuje jego ochronę przed zakłóceniami sieci, zwarciami i przeciążeniami w klasie AC-3.
• Jakie są zalecane momenty dokręcania zacisków śrubowych? Dokładne wartości momentów nie zostały podane w danych produktu. Zaleca się korzystanie z dokumentacji technicznej urządzenia lub tabel producenta w celu doboru odpowiedniego momentu.
• Czy wyłącznik można stosować w instalacjach z silnikami o mocy powyżej 11 kW? Nie – MS132-25 jest przeznaczony do silników o mocy do 11 kW (AC-3) przy napięciu 400V. Dla większych mocy należy dobrać odpowiedni model o wyższych parametrach znamionowych.
