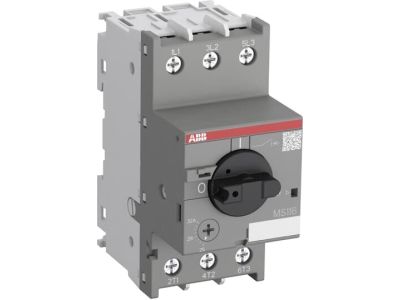

Wyłącznik silnikowy 3P AC-3 11kW 20-25A, MS116-25, zaciski śrubowe | 1SAM250000R1014 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-25 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie w zakresie od 20 do 25 A, co pozwala na efektywną współpracę z silnikami o mocy do 11 kW przy napięciu 400 V AC. Wyłącznik MS116-25 integruje w sobie funkcje sterowania (ręczne załączanie i wyłączanie) oraz zaawansowane funkcje ochronne. Dzięki wbudowanym wyzwalaczom termicznym i elektromagnetycznym, aparat skutecznie chroni odbiorniki przed skutkami przeciążeń, zwarć oraz niebezpiecznym zjawiskiem zaniku fazy. Konstrukcja urządzenia eliminuje w wielu przypadkach konieczność stosowania dodatkowego dobezpieczenia zwarciowego, co znacząco redukuje koszty instalacji oraz oszczędza miejsce w rozdzielnicy.

• Zakres nastawy prądu: Regulacja w przedziale 20-25 A umożliwia precyzyjne dopasowanie do prądu znamionowego silnika.
• Zdolność zwarciowa: Wysoka odporność na prądy zwarciowe bez konieczności stosowania dodatkowych bezpieczników.
• Szerokość 45 mm: Standardowy wymiar ułatwiający integrację z innymi komponentami automatyki.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantujące niską rezystancję styku i odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Wyłącznik MS116-25 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza jego przydatność jako aparatury niskiego napięcia do sterowania i ochrony silników. Posiada również certyfikację dopuszczającą do użytku na rynkach globalnych, zapewniając pełną zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa sprzętu elektrycznego.

Zastosowanie

Wyłącznik silnikowy ABB MS116-25 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do ochrony napędów w układach wentylacji, pompach, przenośnikach taśmowych oraz maszynach obróbczych. Dzięki zdolności do pracy w kategorii użytkowania AC-3, aparat jest przystosowany do rozruchu silników klatkowych, które charakteryzują się wysokimi prądami rozruchowymi. Może być stosowany jako samodzielny element zabezpieczający lub jako część większych systemów sterowania w szafach sterowniczych opartych na szynie DIN.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że zakres nastawy prądowej (20-25 A) odpowiada prądowi znamionowemu chronionego silnika widocznemu na tabliczce znamionowej. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega przegrzewaniu się styków. Wyłącznik MS116-25 umożliwia montaż pionowy lub poziomy, jednak dla zachowania optymalnych warunków chłodzenia zaleca się zachowanie minimalnych odstępów od sąsiednich aparatów generujących ciepło. Urządzenie jest kompatybilne z szeroką gamą akcesoriów ABB, takich jak styki pomocnicze, styki sygnalizacyjne błędu czy wyzwalacze wzrostowe.

FAQ

• Czy wyłącznik MS116-25 wymaga dodatkowego bezpiecznika przed urządzeniem? W wielu aplikacjach wyłącznik ten nie wymaga dobezpieczenia zwarciowego, jednak należy to każdorazowo zweryfikować w tabelach koordynacji producenta dla konkretnego poziomu prądu zwarciowego w punkcie instalacji.
• Jak ustawić prąd zabezpieczenia? Prąd nastawia się za pomocą pokrętła na przednim panelu urządzenia, ustawiając strzałkę na wartości odpowiadającej prądowi znamionowemu silnika (In).
• Czy urządzenie chroni przed zanikiem fazy? Tak, wyłącznik MS116-25 posiada wbudowaną funkcję czułości na zanik fazy, co chroni silnik przed przegrzaniem i uszkodzeniem w przypadku awarii jednej z faz zasilających.
