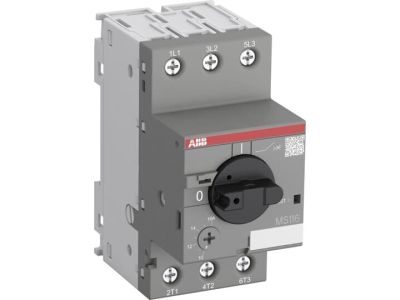

Wyłącznik silnikowy 3P AC-3 1,5kW 2,5-4A, MS116-4.0, zaciski śrubowe | 1SAM250000R1008 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-4.0 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 4 A oraz zakresem nastaw wyzwalacza termicznego od 2,5 do 4 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionej jednostki napędowej o mocy typowej 1,5 kW (przy 400V AC-3). Wyłącznik integruje w sobie funkcje sterowania ręcznego oraz zaawansowanej ochrony przed skutkami zwarć, przeciążeń oraz zaniku fazy, co znacząco podnosi bezpieczeństwo i ciągłość procesów technologicznych.

• Ochrona termomagnetyczna: Precyzyjny mechanizm reagujący na przeciążenia oraz natychmiastowe wyzwalanie w przypadku wystąpienia prądów zwarciowych.
• Kompaktowa budowa: Szerokość 45 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN w szafach sterowniczych.
• Brak konieczności dobezpieczania: Konstrukcja aparatu w wielu aplikacjach eliminuje potrzebę stosowania dodatkowych bezpieczników, co redukuje koszty i upraszcza projektowanie instalacji.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i serwisowanie układu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższą jakość i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Wyłącznik MS116-4.0 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co potwierdza jego przydatność jako aparatury niskiego napięcia do sterowania i ochrony silników. Posiada również certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o dbałości producenta o standardy ekologiczne i bezpieczeństwo materiałowe.

Zastosowanie

Wyłącznik silnikowy ABB MS116-4.0 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych silników napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki wysokiej zdolności zwarciowej i odporności na trudne warunki pracy, aparat ten jest chętnie wybierany przez prefabrykatorów rozdzielnic oraz działy utrzymania ruchu w zakładach produkcyjnych, gdzie kluczowa jest niezawodność i szybka reakcja na anomalie w sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN 35 mm (TH35). Zaciski śrubowe zapewniają trwałe i pewne połączenie przewodów. Zaleca się stosowanie odpowiednich momentów dokręcania śrub zaciskowych, aby uniknąć przegrzewania się styków. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali czołowej, odpowiadający prądowi znamionowemu silnika (In). Urządzenie może pracować w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik MS116-4.0 wymaga dodatkowego bezpiecznika przed urządzeniem? W wielu konfiguracjach, dzięki wysokiej zdolności wyłączania, dodatkowe dobezpieczenie nie jest wymagane. Należy jednak zawsze zweryfikować prąd zwarciowy w punkcie instalacji z tabelami koordynacji producenta.
• Jakie funkcje ochronne realizuje ten model? Urządzenie chroni silnik przed skutkami przeciążenia (termicznie), zwarcia (magnetycznie) oraz reaguje na zanik fazy, co zapobiega asymetrii zasilania i uszkodzeniu uzwojeń.

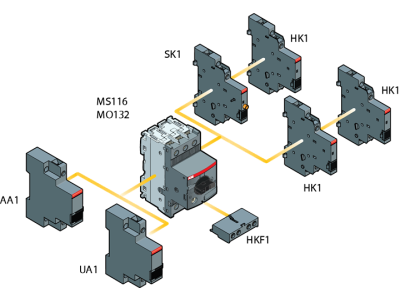

• Czy można do niego dołączyć styki pomocnicze? Tak, seria MS116 jest kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.
