Wyłącznik silnikowy 3P AC-3 0,55kW 1-1,6A, MS116-1.6, zaciski śrubowe | 1SAM250000R1006 ABB

Opis i Kluczowe Cechy

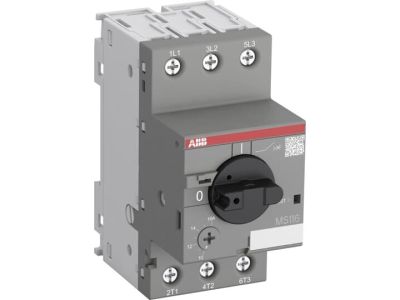

Wyłącznik silnikowy ABB MS116-1.6 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 1,6 A, co pozwala na obsługę silników o mocy znamionowej około 0,55 kW przy napięciu 400V AC. Wyłącznik integruje w sobie funkcje sterowania (ręczne załączanie i wyłączanie) oraz zaawansowane funkcje ochronne. Wyposażony jest w wyzwalacz termiczny o zakresie nastawy od 1,0 do 1,6 A, chroniący przed przeciążeniem, oraz wyzwalacz elektromagnetyczny reagujący błyskawicznie na zwarcia. Dodatkowym atutem jest wbudowana funkcja czułości na zanik fazy, co jest kluczowe dla ochrony uzwojeń silników trójfazowych przed przegrzaniem i awarią.

• Znamionowy prąd roboczy: 1,6 A, idealny dla małych jednostek napędowych.
• Szerokość 45 mm: Pozwala na oszczędność miejsca w rozdzielnicy i łatwą integrację z innymi komponentami systemu.
• Brak konieczności dobezpieczania: Konstrukcja urządzenia zapewnia wysoką zdolność zwarciową, co w wielu aplikacjach eliminuje potrzebę stosowania dodatkowych bezpieczników przed wyłącznikiem.
• Zaciski śrubowe: Gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania styków pod wpływem drgań.

Zgodność z Normami

Wyłącznik MS116-1.6 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co klasyfikuje je jako profesjonalną aparaturę niskiego napięcia. Dzięki certyfikacji produkt może być stosowany na rynkach globalnych, zapewniając najwyższy poziom bezpieczeństwa operacyjnego i ochrony mienia.

Zastosowanie

Produkt znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest dedykowany do ochrony silników klatkowych w klasie użytkowania AC-3. Idealnie sprawdza się w sterowaniu pracą pomp, wentylatorów, przenośników taśmowych oraz innych maszyn, gdzie wymagana jest precyzyjna nastawa prądu termicznego i niezawodna ochrona przed skutkami awarii sieci elektrycznej. Dzięki kompaktowej obudowie jest często wybierany przez prefabrykatorów szaf sterowniczych, gdzie liczy się każdy centymetr wolnej przestrzeni na szynie DIN.

Wskazówki Montażowe

Montaż wyłącznika MS116-1.6 powinien odbywać się na standardowej szynie montażowej DIN (TH35). Przed przystąpieniem do instalacji należy upewnić się, że zakres nastawy prądowej (1-1,6 A) odpowiada prądowi znamionowemu chronionego silnika widocznemu na jego tabliczce znamionowej. Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega nadmiernemu nagrzewaniu się punktów styku. Urządzenie umożliwia montaż pionowy lub poziomy, a przejrzysty wskaźnik położenia styków ułatwia diagnostykę stanu pracy układu.

FAQ

• Czy wyłącznik MS116-1.6 wymaga dodatkowego bezpiecznika? W wielu konfiguracjach, dzięki wysokiej zdolności wyłączania zwarciowego, urządzenie nie wymaga dobezpieczenia. Należy jednak zawsze zweryfikować parametry sieci z tabelami koordynacji producenta ABB.
• Jak ustawić prąd wyzwalacza termicznego? Nastawy dokonuje się za pomocą pokrętła na przednim panelu urządzenia, ustawiając strzałkę na wartości odpowiadającej prądowi znamionowemu silnika (In).
• Czy urządzenie chroni przed zanikiem fazy? Tak, wyłącznik MS116 posiada wbudowany mechanizm czułości na zanik fazy, co chroni silnik przed asymetrią zasilania.
