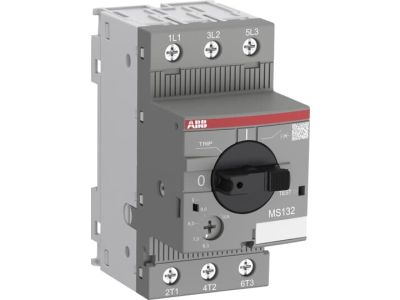

Wyłącznik silnikowy 3P AC-3 0,25kW 0,63-1A, MS132-1.0, zaciski śrubowe | 1SAM350000R1005 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS132-1.0 to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych o mocy znamionowej do 0,25 kW. Urządzenie charakteryzuje się kompaktową szerokością wynoszącą zaledwie 45 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy elektrycznej. Znamionowy prąd roboczy Ie wynosi 1,0 A, a zakres nastawy wyzwalacza termicznego mieści się w przedziale od 0,63 A do 1,0 A, co umożliwia precyzyjne dopasowanie parametrów ochrony do konkretnej jednostki napędowej.

• Ochrona wielofunkcyjna: Urządzenie integruje w sobie funkcje ochrony przed przeciążeniem, zwarciem oraz zanikiem fazy, co znacząco podnosi bezpieczeństwo eksploatacji maszyn.
• Wysoka zdolność zwarciowa: MS132 zapewnia skuteczne odłączenie zasilania w przypadku wystąpienia prądów zwarciowych, chroniąc instalację przed kosztownymi awariami.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy pozwala na szybką diagnostykę i identyfikację przyczyny zatrzymania silnika (przeciążenie lub zwarcie).
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość styku i odporność na wibracje, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Wyłącznik silnikowy MS132-1.0 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co klasyfikuje je jako pełnowartościowy aparat łączeniowy niskiego napięcia. Posiada również certyfikację dopuszczającą do użytku w trudnych warunkach przemysłowych, zapewniając zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa sprzętu elektrycznego.

Zastosowanie

Model MS132-1.0 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do sterowania i ochrony małych silników trójfazowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia technologiczne. Dzięki kategorii użytkowania AC-3, wyłącznik jest przystosowany do częstego załączania i wyłączania silników klatkowych, radząc sobie z prądami rozruchowymi bez ryzyka nieuzasadnionego zadziałania zabezpieczeń.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik MS132-1.0 jest przystosowany do montażu na standardowej szynie DIN (TH35), co ułatwia jego integrację w większości szaf sterowniczych. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować zalecany przez producenta moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika na skali wyzwalacza termicznego.
• Odstępy wentylacyjne: Mimo kompaktowej budowy, zaleca się zachowanie minimalnych odstępów od innych aparatów generujących ciepło, aby zapewnić optymalne warunki pracy wyzwalaczy bimetalowych.

FAQ

1. Czy wyłącznik MS132-1.0 posiada funkcję testową?
Tak, urządzenie wyposażone jest w mechanizm pozwalający na manualne sprawdzenie poprawności działania wyzwalacza, co jest istotnym elementem okresowych przeglądów instalacji.

2. Czy do wyłącznika można dołączyć styki pomocnicze?
Tak, seria MS132 jest w pełni modułowa i pozwala na montaż dodatkowych styków pomocniczych (bocznych lub czołowych) oraz wyzwalaczy wzrostowych lub podnapięciowych.

3. Jaka jest główna różnica między MS116 a MS132?
Seria MS132 oferuje wyższą zdolność zwarciową oraz posiada wbudowaną sygnalizację wyzwolenia magnetycznego, co ułatwia diagnostykę w porównaniu do podstawowej serii MS116.
