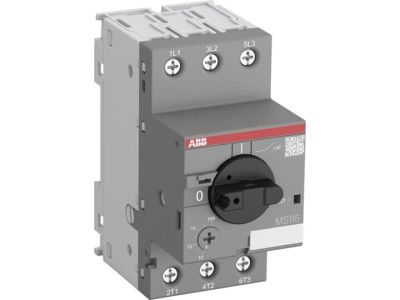

Wyłącznik silnikowy 3P AC-3 0,25kW 0,63-1A, MS116-1.0, zaciski śrubowe | 1SAM250000R1005 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-1.0 to kompaktowe i niezawodne urządzenie o szerokości modułowej wynoszącej zaledwie 45 mm, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem roboczym Ie o wartości 1,0 A oraz zakresem nastawy wyzwalacza termicznego od 0,63 A do 1,0 A. Dzięki zastosowaniu zaawansowanej technologii wyzwalania, wyłącznik ten skutecznie chroni odbiorniki o mocy około 0,25 kW przed skutkami przeciążeń, zwarć oraz niebezpiecznym zjawiskiem zaniku fazy.

• Ochrona 3-fazowa: Urządzenie monitoruje wszystkie trzy fazy, zapewniając bezpieczeństwo układu napędowego.
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość styku i odporność na drgania mechaniczne.
• Brak konieczności dobezpieczania: Konstrukcja MS116 pozwala w wielu aplikacjach na rezygnację z dodatkowych bezpieczników, co optymalizuje koszty i miejsce w rozdzielnicy.
• Wskaźnik położenia styków: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę i serwisowanie instalacji.

Zgodność z Normami

Wyłącznik silnikowy MS116-1.0 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność w wymagających aplikacjach przemysłowych. Urządzenie spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten gwarantuje najwyższy poziom bezpieczeństwa operacyjnego oraz kompatybilność z globalnymi standardami elektrotechnicznymi.

Zastosowanie

Model MS116-1.0 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do sterowania i ochrony małych silników klatkowych, pomp, wentylatorów oraz przenośników taśmowych. Dzięki kompaktowej obudowie o szerokości 45 mm, wyłącznik ten doskonale sprawdza się w prefabrykowanych szafach sterowniczych, gdzie kluczowe jest optymalne zagospodarowanie przestrzeni na szynie DIN. Możliwość pracy w kategorii użytkowania AC-3 pozwala na bezpośrednie łączenie silników o prądzie znamionowym do 1,0 A.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali urządzenia, dopasowując go do prądu znamionowego silnika odczytanego z tabliczki znamionowej (w zakresie 0,63-1,0 A). Wyłącznik może być montowany w dowolnej pozycji, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik MS116-1.0 wymaga dodatkowego bezpiecznika przed urządzeniem? W wielu przypadkach, dzięki wysokiej zdolności zwarciowej, dodatkowe dobezpieczenie nie jest wymagane. Należy jednak każdorazowo zweryfikować prąd zwarciowy w punkcie instalacji z tabelami koordynacji producenta.

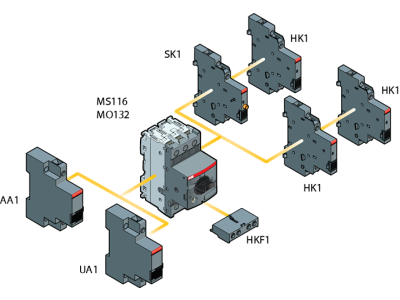

• Jakie akcesoria można dołączyć do tego modelu? Seria MS116 jest kompatybilna z szeroką gamą akcesoriów ABB, w tym stykami pomocniczymi bocznymi i czołowymi, wyzwalaczami wzrostowymi oraz podnapięciowymi.
• Czy urządzenie chroni przed zanikiem fazy? Tak, wyłącznik posiada wbudowaną funkcję czułości na zanik fazy, co zapobiega uszkodzeniu uzwojeń silnika w przypadku awarii jednej z linii zasilających.
