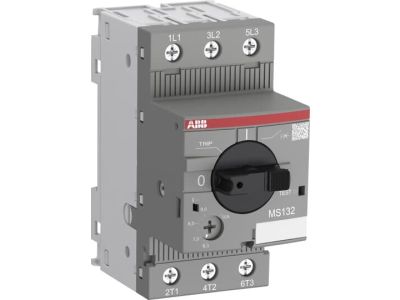

Wyłącznik silnikowy 3P AC-3 0,18kW 0,4-0,63A, MS132-0.63, zaciski śrubowe | 1SAM350000R1004 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS132-0.63 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o nowoczesnych systemach automatyki i sterowania. Dzięki kompaktowej obudowie o szerokości modułowej wynoszącej zaledwie 45 mm, aparat ten pozwala na znaczną oszczędność miejsca w szafie sterowniczej. Prąd znamionowy roboczy Ie na poziomie 0,63 A oraz precyzyjny zakres nastawy wyzwalacza termicznego od 0,4 A do 0,63 A umożliwiają idealne dopasowanie ochrony do silników o małej mocy, typowo około 0,18 kW przy napięciu 400V. Urządzenie integruje w sobie funkcje rozłączania izolacyjnego, ręcznego sterowania oraz kompleksowej ochrony termomagnetycznej.

• Trójbiegunowa konstrukcja (3P) zapewniająca pełną ochronę obwodów siłowych.
• Wbudowana funkcja ochrony przed zwarciem oraz przeciążeniem.
• Czułość na zanik fazy, co zapobiega asymetrii zasilania i chroni uzwojenia silnika przed przegrzaniem.
• Wyraźna sygnalizacja stanu pracy oraz wyzwolenia (Trip) ułatwiająca diagnostykę.
• Zaciski śrubowe gwarantujące trwałe i stabilne połączenie elektryczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi światowymi standardami bezpieczeństwa i niezawodności. Wyłącznik MS132-0.63 spełnia wymagania normy IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dzięki temu może być stosowany w najbardziej wymagających aplikacjach przemysłowych na całym świecie, zapewniając skuteczne przerywanie prądów zwarciowych i bezpieczną eksploatację maszyn.

Zastosowanie

Wyłącznik silnikowy MS132-0.63 znajduje szerokie zastosowanie w ochronie napędów trójfazowych o niskim poborze prądu. Jest niezastąpiony w układach napędowych wentylatorów, małych pomp obiegowych, mieszadeł oraz systemów transportu wewnętrznego (przenośniki taśmowe). Dzięki wysokiej odporności na trudne warunki pracy, jest chętnie wybierany przez producentów maszyn (OEM) oraz integratorów systemów HVAC i automatyki budynkowej.

Wskazówki Montażowe

Urządzenie jest przystosowane do szybkiego i pewnego montażu na standardowej szynie montażowej TH-35 (DIN). Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega wzrostowi rezystancji przejścia i eliminuje ryzyko przegrzewania się styków. Przed pierwszym uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali czołowej, tak aby odpowiadał on prądowi znamionowemu chronionego silnika (In). Konstrukcja pozwala na montaż pionowy lub poziomy bez pogorszenia parametrów pracy.

FAQ

• Czy wyłącznik posiada funkcję testową? Tak, aparat wyposażony jest w mechaniczny przycisk testowy, który pozwala na okresową weryfikację poprawności działania mechanizmu wyzwalającego.
• Czy można do niego dołożyć styki pomocnicze? Tak, seria MS132 jest w pełni kompatybilna z szeroką gamą akcesoriów ABB, w tym ze stykami pomocniczymi montowanymi z boku lub z przodu oraz wyzwalaczami wzrostowymi i podnapięciowymi.
• Jaka jest szerokość urządzenia? Wyłącznik ma standardową szerokość 45 mm, co ułatwia planowanie układu aparatury w rozdzielnicy.
