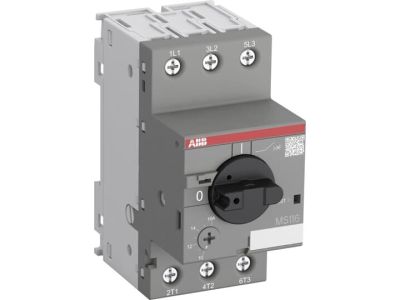

Wyłącznik silnikowy 3P AC-3 0,18kW 0,4-0,63A, MS116-0.63, zaciski śrubowe | 1SAM250000R1004 ABB

Opis i Kluczowe Cechy

Wyłącznik silnikowy ABB MS116-0.63 to zaawansowane urządzenie elektro-techniczne z serii MS116, zaprojektowane z myślą o kompleksowej ochronie i sterowaniu napędami elektrycznymi. Urządzenie charakteryzuje się kompaktową konstrukcją o szerokości zaledwie 45 mm, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych i rozdzielnicach. Znamionowy prąd roboczy Ie o wartości 0,63 A oraz zakres nastawy wyzwalacza termicznego od 0,4 do 0,63 A umożliwiają precyzyjne dopasowanie parametrów ochronnych do konkretnego silnika o mocy znamionowej około 0,18 kW (przy 400V AC).

• Wielofunkcyjność: Urządzenie integruje funkcję ręcznego załączania i wyłączania obwodów z automatycznym zabezpieczeniem termicznym i magnetycznym.
• Ochrona przed zanikiem fazy: Wyłącznik reaguje na asymetrię zasilania, co zapobiega kosztownym awariom uzwojeń silnika.
• Brak konieczności dobezpieczania: Dzięki wysokiej zdolności zwarciowej, w wielu aplikacjach wyłącznik nie wymaga stosowania dodatkowych bezpieczników topikowych, co upraszcza projektowanie instalacji.
• Zaciski śrubowe: Solidne przyłącza gwarantują trwały styk elektryczny i odporność na wibracje, co jest kluczowe w warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności. Wyłącznik MS116-0.63 spełnia wymagania normy IEC/EN 60947-1 (aparatura niskonapięciowa - zasady ogólne), IEC/EN 60947-2 (wyłączniki) oraz IEC/EN 60947-4-1 (styczniki i rozruszniki do silników). Posiada również certyfikację dopuszczającą do użytku w wymagających środowiskach przemysłowych, zapewniając stopień ochrony IP20 na zaciskach.

Zastosowanie

Wyłącznik silnikowy ABB MS116-0.63 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania małych silników klatkowych napędzających pompy, wentylatory, przenośniki taśmowe oraz inne urządzenia technologiczne o mocy do 0,18 kW. Dzięki możliwości blokady rękojeści w pozycji OFF, urządzenie może pełnić funkcję rozłącznika izolacyjnego podczas prac serwisowych, zwiększając bezpieczeństwo personelu technicznego.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż na szynie DIN: Wyłącznik jest przystosowany do szybkiego zatrzaskiwania na standardowej szynie montażowej TH35 (35 mm), co skraca czas instalacji.
• Nastawa prądu: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika (In) na skali znajdującej się na froncie obudowy za pomocą śrubokręta.
• Moment dokręcania: Aby zapewnić optymalne przewodzenie i uniknąć przegrzewania się styków, należy przestrzegać zalecanego momentu dokręcania zacisków śrubowych (zazwyczaj ok. 0,8 - 1,2 Nm).
• Pozycja pracy: Urządzenie może pracować w pozycji pionowej lub poziomej, jednak zaleca się zachowanie odpowiednich odstępów wentylacyjnych od innych aparatów generujących ciepło.

FAQ

1. Czy wyłącznik MS116-0.63 wymaga dodatkowego bezpiecznika przed urządzeniem?
W większości standardowych aplikacji wyłącznik ten posiada wystarczającą zdolność wyłączania zwarciowego i nie wymaga dobezpieczenia. Należy jednak zawsze zweryfikować spodziewany prąd zwarciowy w punkcie instalacji z tabelami koordynacji producenta.

2. Czy do wyłącznika można dołączyć styki pomocnicze?

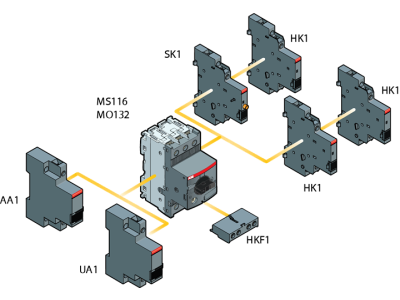

Tak, seria MS116 jest w pełni kompatybilna z akcesoriami ABB, takimi jak styki pomocnicze boczne (HK1), styki sygnalizacji wyzwolenia (SK1) oraz wyzwalacze wzrostowe lub podnapięciowe.

3. Jaka jest szerokość modułowa tego urządzenia?
Wyłącznik ma standardową szerokość 45 mm, co odpowiada około 2,5 modułu w rozdzielnicy, zapewniając kompaktowość przy zachowaniu pełnej funkcjonalności ochronnej.
