Wyłącznik silnikowy 3P 9KW 6-10A MPE25-10 | 004648010 Eti

Alternatywny kod produktu: MPE25-10

Opis i Kluczowe Cechy

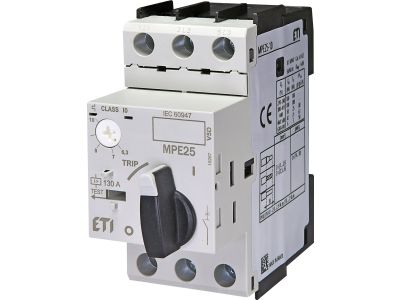

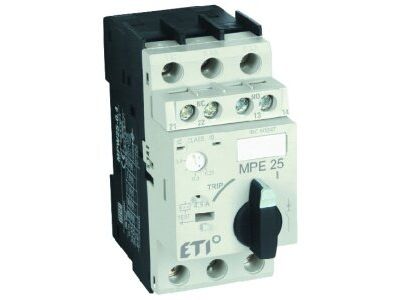

Wyłącznik silnikowy MPE25-10 (symbol 004648010) to trójbiegunowy (3P) aparat przeznaczony do zabezpieczania i ręcznego sterowania silnikami o mocy do 9 kW. Dzięki regulowanemu zakresowi prądu od 6 do 10 A umożliwia precyzyjne dostosowanie zabezpieczenia do obciążenia silnika, chroniąc go przed skutkami przeciążeń i zwarć. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach modułowych.

• Regulowany zakres prądowy 6-10 A: Pozwala dopasować parametry wyzwalania do konkretnego silnika, co zapobiega niepotrzebnym wyłączeniom i zapewnia optymalną ochronę.
• Moc silnika do 9 kW (3×400 V): Przeznaczony do zabezpieczania typowych silników trójfazowych w instalacjach przemysłowych i komercyjnych.
• Zabezpieczenie przeciążeniowe i zwarciowe: Zintegrowany wyzwalacz termiczny (przeciążenie) i elektromagnetyczny (zwarcie) działa niezawodnie w całym zakresie regulacji.
• Kompaktowa obudowa modułowa: Umożliwia szybki montaż na szynie TH35, oszczędzając miejsce w rozdzielnicy.
• Wyraźne oznaczenie stanu załączenia: Pozycja ręcznego pokrętła (I/O) sygnalizuje wizualnie stan pracy, co ułatwia obsługę i serwis.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników silnikowych. Posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami. Montaż i eksploatacja zgodnie z instrukcją producenta gwarantują bezpieczeństwo użytkowania.

Zastosowanie

Wyłącznik silnikowy MPE25-10 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona i ręczne sterowanie trójfazowymi silnikami elektrycznymi.

• Ochrona i sterowanie silnikami w maszynach przemysłowych (pompy, wentylatory, kompresory, przenośniki).
• Zabezpieczanie napędów w instalacjach HVAC (klimatyzacja, wentylacja, ogrzewanie).
• Sterowanie silnikami w małych obrabiarkach, agregatach i urządzeniach warsztatowych.
• Rozdzielnice sterownicze w automatyce budynkowej i przemyśle – jako główny wyłącznik silnikowy w szafie.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika silnikowego może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Urządzenie montuje się na szynie DIN TH35. Przekrój przewodów należy dobrać do prądu znamionowego zabezpieczenia oraz warunków środowiskowych. Moment dokręcania śrub zacisków stosuj zgodnie z dokumentacją techniczną producenta (jeśli nie podano – dokręcaj z wyczuciem, unikając uszkodzenia gwintu). Po zamontowaniu sprawdź działanie ręcznego pokrętła oraz poprawność regulacji prądu. Pamiętaj, że wyłącznik silnikowy nie zastępuje wyłącznika różnicowoprądowego – w razie potrzeby zastosuj dodatkową ochronę przeciwporażeniową.

FAQ

• Czy wyłącznik silnikowy ma podświetlenie lub sygnalizację LED? Nie, model MPE25-10 nie posiada podświetlenia – stan załączenia sygnalizowany jest mechanicznie poprzez położenie pokrętła (ON/OFF). W razie potrzeby sygnalizacji zdalnej można zastosować dodatkowe styki pomocnicze (jeśli przewidziane w ofercie producenta).
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia IP dla tego modelu. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicach posiada ochronę IP20 (ochrona przed dotknięciem palcami). W warunkach wilgotnych lub zapylonych należy zastosować odpowiednią obudowę zewnętrzną.
• Jaki jest zakres regulacji prądu wyzwalacza termicznego? Regulacja prądu odbywa się w zakresie 6–10 A. Pokrętło regulacyjne umożliwia płynne ustawienie wartości odpowiadającej prądowi znamionowemu silnika. Pamiętaj, aby ustawić prąd nie wyższy niż znamionowy prąd silnika – zapewni to skuteczną ochronę przed przeciążeniem.
