Wyłącznik silnikowy 3P, 9kW, 16-20A, Zaciski sprężynowe Push-In, PKZM0-20-PI | 199160 Eaton

Opis i Kluczowe Cechy

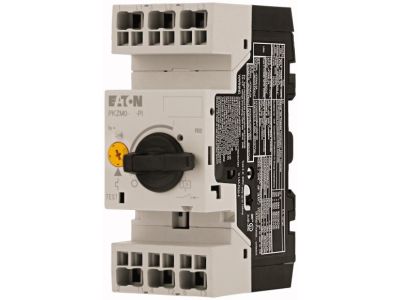

Wyłącznik silnikowy EATON PKZM0-20-PI o numerze katalogowym 199160 to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 20 A oraz zakresem nastaw wyzwalacza przeciążeniowego od 16 do 20 A, co pozwala na precyzyjne dopasowanie do charakterystyki pracy silnika. Wykorzystanie technologii zacisków sprężynowych typu Push-In znacząco skraca czas montażu i gwarantuje trwałe połączenie odporne na wstrząsy, eliminując konieczność okresowego dokręcania śrub.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (prąd wyzwalacza zwarciowego do 310 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co gwarantuje bezpieczeństwo instalacji w trudnych warunkach przemysłowych.
• Czułość na zanik fazy: Zintegrowany mechanizm chroni silnik przed asymetrią zasilania, co jest kluczowe dla uniknięcia kosztownych awarii uzwojeń.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło z możliwością blokady, co ułatwia diagnostykę i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury niskonapięciowej oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten może być stosowany w systemach automatyki na całym świecie, zachowując najwyższe standardy bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik PKZM0-20-PI jest dedykowany do ochrony silników klatkowych w kategorii użytkowania AC-3. Przy napięciu 400 V AC pozwala na bezpieczne łączenie i ochronę jednostek o mocy znamionowej do 9 kW (dla 230 V moc ta wynosi 5.5 kW). Idealnie sprawdza się w:

• Układach napędowych maszyn przemysłowych i linii produkcyjnych.
• Systemach wentylacji i klimatyzacji (HVAC).
• Pompach i przenośnikach wymagających stabilnego zabezpieczenia nadprądowego.
• Rozdzielnicach modułowych, gdzie kluczowa jest oszczędność miejsca i szybkość okablowania.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki technologii Push-In, przewody sztywne lub z tulejkami można montować bez użycia narzędzi, co optymalizuje proces prefabrykacji szaf sterowniczych. Stopień ochrony IP20 wymaga montażu w obudowie lub rozdzielnicy zapewniającej ochronę przed pyłem i wilgocią. Urządzenie dopuszcza dowolny kierunek zasilania energią, co zwiększa elastyczność podczas projektowania tras kablowych. Należy pamiętać o zachowaniu odpowiednich temperatur pracy: od -25°C do +55°C w warunkach otwartych.

FAQ

• Czy zaciski Push-In wymagają specjalnych narzędzi? Nie, technologia Push-In pozwala na bezpośrednie wciśnięcie przewodu, co zapewnia pewny styk i skraca czas pracy o ok. 50% w porównaniu do zacisków śrubowych.
• Jaka jest maksymalna moc silnika dla tego wyłącznika? Przy standardowym napięciu sieciowym 400 V, wyłącznik obsługuje silniki o mocy do 9 kW.
• Czy wyłącznik posiada ochronę przed pracą dwufazową? Tak, aparat posiada wbudowaną czułość na zanik fazy, co chroni silnik przed przegrzaniem w przypadku awarii jednej z faz zasilających.
