Wyłącznik silnikowy 3P 7,5kW 18A, TeSys Deca | GV2L20 Schneider Electric

Opis i Kluczowe Cechy

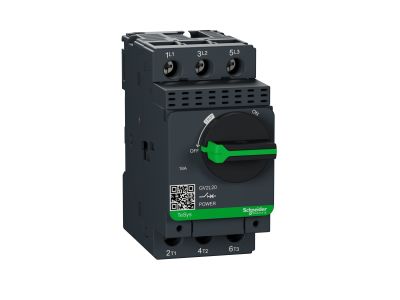

Wyłącznik silnikowy Schneider Electric z serii TeSys Deca, o oznaczeniu GV2L20, to zaawansowane urządzenie zabezpieczające przeznaczone do ochrony silników elektrycznych przed skutkami zwarć. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 18 A oraz dedykowaną mocą łączeniową dla silników trójfazowych o mocy 7,5 kW przy napięciu 400/415 V AC. Wyłącznik wyposażony jest w ergonomiczny napęd obrotowy, który gwarantuje pewną obsługę oraz wyraźną sygnalizację stanu styków.

• Wyzwalanie magnetyczne: Prąd wyzwalania magnetycznego ustawiony na poziomie 223 A pozwala na błyskawiczną reakcję w przypadku wystąpienia prądów zwarciowych, chroniąc izolację uzwojeń silnika.
• Wysoka zdolność wyłączania: Urządzenie oferuje imponującą zdolność wyłączania Icu wynoszącą 50 kA przy 400/415 V oraz aż 100 kA przy 230/240 V, co czyni je idealnym rozwiązaniem dla wymagających instalacji przemysłowych.
• Trójbiegunowa konstrukcja (3P): Zapewnia pełną ochronę wszystkich faz zasilających w sieciach prądu przemiennego (AC).
• Kompaktowa budowa: Szerokość modułowa wynosząca 45 mm pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w środowisku przemysłowym. Wyłącznik spełnia wymagania normy IEC 60947-2 w zakresie aparatury niskonapięciowej (wyłączniki) oraz normy IEC 60947-4-1 dotyczącej styczników i rozruszników do silników. Urządzenie klasyfikowane jest w kategorii użytkowania AC-3, co potwierdza jego przystosowanie do łączenia silników klatkowych podczas rozruchu i wyłączania w trakcie pełnego obciążenia.

Zastosowanie

Wyłącznik GV2L20 znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest dedykowany przede wszystkim do:

• Zabezpieczania silników elektrycznych o mocy do 7,5 kW przed skutkami zwarć.
• Pracy w układach zasilania maszyn, gdzie wymagana jest wysoka odporność na prądy udarowe.
• Instalacji wymagających pewnego odłączenia izolacyjnego dzięki napędowi obrotowemu.
• Współpracy z przekaźnikami termicznymi w celu zapewnienia pełnej ochrony silnikowej (przeciążeniowej i zwarciowej).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Zaleca się regularną kontrolę wzrokową oraz testowanie mechanizmu napędu obrotowego w ramach okresowych przeglądów konserwacyjnych rozdzielnicy.

FAQ

• Czy ten wyłącznik posiada ochronę termiczną? Nie, model GV2L jest wyłącznikiem magnetycznym (zabezpieczenie zwarciowe). Do pełnej ochrony silnika przed przeciążeniem należy zastosować dodatkowy przekaźnik termiczny.
• Jaka jest różnica między Icu a Ics w tym modelu? Icu to graniczna zdolność wyłączania zwarć, natomiast Ics to eksploatacyjna zdolność wyłączania. Dla napięcia 400/415 V Ics wynosi 50% wartości Icu, co oznacza, że po wyłączeniu prądu o tej wartości urządzenie nadal zachowuje pełną sprawność operacyjną.
• Czy napęd obrotowy można zablokować? Tak, napęd obrotowy w serii TeSys GV2 umożliwia zastosowanie kłódki w pozycji "OFF", co jest kluczowe dla bezpieczeństwa podczas prac serwisowych (LOTO).
