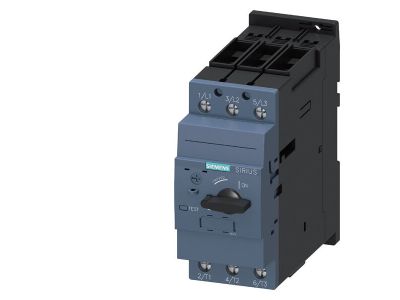

Wyłącznik Ochrona silnika, Class 10, wyzw. A 14-20A, wyzw. N 260A | 3RV2031-4BA10 Siemens

Alternatywny kod produktu: 3RV20314BA10

Opis i Kluczowe Cechy

Siemens SIRIUS 3RV2031-4BA10 to wyłącznik ochrony silnika klasy Class 10, przeznaczony do zabezpieczania silników elektrycznych przed przeciążeniem i zwarciem. Wyposażony w wyzwalacz termiczny o zakresie nastaw 14–20 A oraz wyzwalacz zwarciowy nastawiony na 260 A, zapewnia skuteczną ochronę i selektywność w instalacjach przemysłowych.

• Klasa wyzwalania Class 10: gwarantuje szybkie wyłączenie w przypadku przeciążenia (czas wyzwalania przy 7,2×Ie ≤ 10 s), co chroni silnik przed uszkodzeniem termicznym.
• Zakres nastaw wyzwalacza termicznego 14–20 A: umożliwia precyzyjne dopasowanie do prądu znamionowego silnika, eliminując ryzyko zbędnych wyłączeń lub braku ochrony.
• Wyzwalacz zwarciowy nastawiony na 260 A: zapewnia selektywne wyłączanie przy zwarciach, ograniczając uszkodzenia instalacji i urządzeń.
• Kompaktowa budowa modułowa SIRIUS: oszczędza miejsce w szafie sterowniczej i upraszcza montaż w rozdzielnicach.
• Przeznaczony do silników IE3/IE4: spełnia wymagania nowoczesnych, energooszczędnych silników o wysokiej sprawności.

Zgodność z Normami

Wyłącznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, a także jest dopuszczony do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX/IECEx. Posiada certyfikat CE.

Zastosowanie

Uniwersalny wyłącznik silnikowy przeznaczony do ochrony i odłączania odbiorników w instalacjach przemysłowych i komercyjnych. Sprawdza się w następujących scenariuszach:

• Ochrona silników asynchronicznych przed przeciążeniem i zwarciem w rozrusznikach i układach sterowania.
• Zabezpieczenie odgałęzień odbiorników oraz instalacji przed skutkami zwarć i przeciążeń.
• Praca jako wyłącznik główny i awaryjny (zgodnie z wymaganiami bezpieczeństwa).
• Zastosowanie w sieciach IT (izolowanych) oraz w układach z przełączaniem prądu stałego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego wyłącznika, a moment dokręcania zacisków stosować zgodnie z dokumentacją producenta. Należy zapewnić odpowiednią wentylację w szafie sterowniczej.

FAQ

• Jaka jest klasa wyzwalania termicznego? Klasa Class 10 – czas wyzwalania przy 7,2×Ie wynosi maksymalnie 10 sekund, co jest standardem dla ochrony silników.
• Jaki jest zakres nastaw wyzwalacza przeciążeniowego? Zakres nastaw wynosi 14–20 A, co pozwala dopasować wyłącznik do typowych silników o prądzie znamionowym w tym przedziale.
• Jaka jest wartość wyzwalacza zwarciowego? Wyzwalacz zwarciowy jest ustawiony na 260 A, co zapewnia selektywną ochronę zwarciową w instalacjach.
