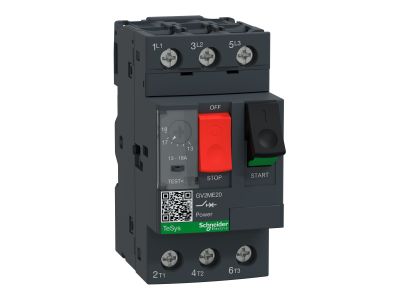

Wyłącznik silnikowy 3P 7,5kW 13-18A, TeSys Deca | GV2ME20AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME20AP to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się konstrukcją 3-biegunową (3P) i jest dedykowane do pracy w obwodach o napięciu znamionowym izolacji do 690V. Kluczowym elementem jest zintegrowany wyzwalacz termiczno-magnetyczny, który oferuje precyzyjny zakres nastaw prądowych od 13A do 18A, co pozwala na idealne dopasowanie do prądu znamionowego chronionej maszyny. Wyzwalanie magnetyczne następuje przy wartości 13-krotności prądu nastawczego (13xIn), co gwarantuje błyskawiczną reakcję w przypadku wystąpienia zwarcia. Wyjątkowa zdolność wyłączania zwarciowego granicznego Icu na poziomie 100kA przy 400V świadczy o najwyższej klasie bezpieczeństwa i niezawodności w trudnych warunkach przemysłowych.

• Trwałość mechaniczna i elektryczna: Sterowanie typu start-stop realizowane za pomocą ergonomicznego przycisku gwarantuje niezawodność przez 100 000 cykli łączeniowych w kategorii AC-3.
• Zaciski śrubowe: Solidne połączenie przewodów zapewnia stabilność styku i minimalizuje ryzyko przegrzania punktów przyłączeniowych.
• Kompaktowa budowa: Szerokość modułowa pozwala na oszczędność miejsca w rozdzielnicy przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i normy. Wyłącznik jest zgodny z normami IEC, UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie na rynkach całego świata. Dodatkowo, urządzenie posiada certyfikaty morskie oraz certyfikację ATEX, pozwalającą na pracę w specyficznych, wymagających środowiskach. Jako produkt z etykietą Green Premium, GV2ME20AP gwarantuje pełną zgodność z dyrektywami RoHS i REACh, promując przejrzystość środowiskową i niski ślad węglowy zgodnie ze strategią zrównoważonego rozwoju Schneider Electric.

Zastosowanie

Wyłącznik silnikowy GV2ME20AP znajduje szerokie zastosowanie w przemyśle oraz infrastrukturze budynkowej. Jest idealnym wyborem do zabezpieczania silników 3-fazowych o mocy znamionowej 7,5kW przy napięciu 400V. Dzięki wysokiej odporności na prądy zwarciowe i precyzyjnej ochronie przeciążeniowej, doskonale sprawdza się w układach napędowych wentylatorów, pomp, przenośników taśmowych oraz innych maszyn wymagających stabilnego rozruchu i ciągłej ochrony przed awariami elektrycznymi.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm), co zapewnia szybką i intuicyjną instalację wewnątrz szaf sterowniczych. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić szczególną uwagę na odpowiedni moment dokręcania, aby zapewnić trwałość połączenia i uniknąć zjawiska luzowania się styków pod wpływem drgań. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego za pomocą pokrętła nastawczego, dopasowując go do rzeczywistego prądu znamionowego silnika odczytanego z tabliczki znamionowej.

FAQ

• Jaki jest zakres nastawy prądowej tego modelu? Zakres nastaw termicznych wynosi od 13A do 18A, co pozwala na elastyczne dopasowanie do parametrów silnika.
• Czy wyłącznik posiada funkcję ochrony przed zwarciem? Tak, urządzenie posiada wyzwalacz magnetyczny ustawiony na 13xIn, który chroni instalację przed skutkami zwarć.
• Co oznacza etykieta Green Premium? Jest to zobowiązanie firmy Schneider Electric do dostarczania produktów o najwyższej ekologiczności, zgodnych z najnowszymi przepisami i o niskiej emisji CO2.
