Wyłącznik silnikowy 3P, 7,5kW, 10-16A, zaciski śrubowe, Z-MS-16/3 | 248412 Eaton

Opis i Kluczowe Cechy

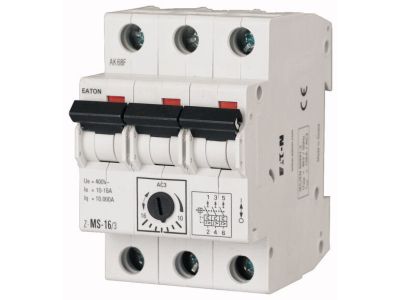

Wyłącznik silnikowy EATON Z-MS-16/3 o numerze katalogowym 248412 to zaawansowane urządzenie elektromechaniczne zaprojektowane do kompleksowej ochrony obwodów głównych, w których pracują silniki elektryczne. Urządzenie charakteryzuje się trójbiegunową konstrukcją (3P), co pozwala na pełne zabezpieczenie układów trójfazowych. Kluczowym elementem jest regulowany wyzwalacz przeciążeniowy pracujący w zakresie od 10 do 16 Amperów, co umożliwia precyzyjne dopasowanie nastawy do prądu znamionowego silnika o mocy do 7,5 kW. Dzięki zastosowaniu zacisków śrubowych, montaż przewodów jest pewny i odporny na drgania, co minimalizuje ryzyko wystąpienia awarii styku.

• Ochrona wielofunkcyjna: Urządzenie integruje w sobie funkcje zabezpieczenia termicznego (przed przeciążeniem) oraz magnetycznego (przed zwarciem), eliminując konieczność stosowania dodatkowych bezpieczników topikowych.
• Kompaktowa budowa: Gabaryty serii Z-MS zostały zunifikowane z wymiarami standardowej aparatury modułowej, co pozwala na estetyczny montaż w rozdzielnicach obok wyłączników nadmiarowoprądowych.
• Wskaźnik optyczny: Wyłącznik wyposażono w czytelny, optyczny wskaźnik stanu styków, co znacząco podnosi bezpieczeństwo obsługi i ułatwia diagnostykę serwisową.
• Prosta konfiguracja: Nastawa prądu zadziałania odbywa się w sposób intuicyjny za pomocą śrubokręta, co pozwala na szybkie uruchomienie instalacji.

Zgodność z Normami

Wyłącznik silnikowy EATON Z-MS-16/3 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia on wymagania normy IEC/EN 60947, co gwarantuje jego niezawodność w trudnych warunkach przemysłowych. Urządzenie posiada certyfikację CE, potwierdzającą bezpieczeństwo użytkowania oraz kompatybilność z europejskimi standardami technicznymi. Wysoka zdolność zwarciowa oraz precyzyjna charakterystyka wyzwalania sprawiają, że jest to komponent godny zaufania w każdym systemie automatyki.

Zastosowanie

Model Z-MS-16/3 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle oraz nowoczesnym budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Bezpośredniego rozruchu i ochrony silników klatkowych o mocy do 7,5 kW.
• Zabezpieczania układów wentylacji, pomp oraz przenośników taśmowych.
• Ręcznego sterowania pracą napędów w szafach sterowniczych i rozdzielnicach obiektowych.
• Ochrony instalacji przed skutkami zaniku fazy, co zapobiega kosztownym awariom uzwojeń silnika.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby uniknąć przegrzewania się styków. Zaleca się stosowanie klucza dynamometrycznego zgodnie z danymi technicznymi producenta.
• Przekrój przewodów: Należy dobrać odpowiedni przekrój znamionowy przewodów miedzianych, dostosowany do prądu 16A, aby zapewnić stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Nastawa prądu: Przed pierwszym uruchomieniem należy precyzyjnie ustawić tarczę nastawczą na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.

FAQ

1. Czy wyłącznik Z-MS-16/3 chroni przed zanikiem fazy?
Tak, konstrukcja wyłącznika zapewnia ochronę przed skutkami pracy niepełnofazowej, co jest kluczowe dla trwałości silników trójfazowych.

2. Czy można stosować ten wyłącznik jako główny rozłącznik bezpieczeństwa?
Wyłącznik posiada funkcję ręcznego sterowania (załącz/wyłącz), jednak jego głównym zadaniem jest ochrona automatyczna. Może służyć do izolowania obwodu silnikowego podczas prac konserwacyjnych.

3. Jakie są zalety zacisków śrubowych w tym modelu?
Zaciski śrubowe w produktach EATON zapewniają trwałe połączenie mechaniczne, które jest odporne na poluzowanie pod wpływem drgań generowanych przez pracujące maszyny, co jest przewagą w środowisku przemysłowym.
