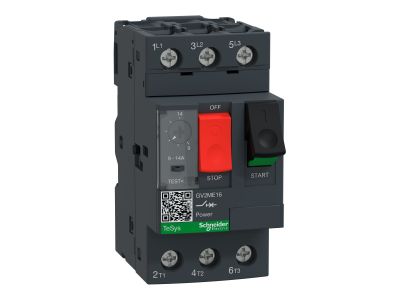

Wyłącznik silnikowy 3P 5,5kW 9-14A, TeSys Deca | GV2ME16AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME16AP to zaawansowane urządzenie elektroinstalacyjne od renomowanego producenta Schneider Electric, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest dedykowane do pracy z silnikami o mocy znamionowej do 5,5 kW przy napięciu 400V. Wyłącznik łączy w sobie funkcje zabezpieczenia termicznego oraz magnetycznego, co pozwala na skuteczną reakcję zarówno na przeciążenia, jak i zwarcia w obwodzie.

• Zakres nastaw termicznych: Regulacja w przedziale od 9 do 14 Amperów umożliwia precyzyjne dopasowanie progu zadziałania do prądu znamionowego chronionego silnika.
• Wyzwalanie magnetyczne: Ustawione na poziomie 13-krotności prądu znamionowego (13xIn), co gwarantuje błyskawiczne odcięcie zasilania w przypadku wystąpienia prądów zwarciowych.
• Wysoka zdolność wyłączania: Parametr Icu na poziomie 100 kA przy 400V świadczy o wyjątkowej odporności urządzenia i zdolności do bezpiecznego przerwania obwodu w ekstremalnych warunkach.
• Trwałość mechaniczna: Sterowanie typu start-stop realizowane za pomocą ergonomicznego przycisku zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3, co zapewnia wieloletnią, bezawaryjną eksploatację.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe RoHS i REACh, co potwierdza dbałość o niski ślad węglowy i możliwość recyklingu.

Zgodność z Normami

Wyłącznik GV2ME16AP został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Posiada certyfikację międzynarodową, co pozwala na jego stosowanie w projektach realizowanych na całym świecie. Urządzenie jest zgodne z normami IEC/EN 60947-2 oraz IEC/EN 60947-4-1. Dodatkowo posiada aprobaty UL, CSA, CCC oraz EAC. Specjalistyczne certyfikaty morskie oraz certyfikacja ATEX pozwalają na montaż wyłącznika w wymagających środowiskach przemysłowych, w tym w strefach zagrożonych wybuchem oraz na jednostkach pływających.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych systemach automatyki budynkowej i przemysłowej. Jest idealnym rozwiązaniem do sterowania i ochrony silników trójfazowych napędzających pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Dzięki kompaktowej obudowie i wysokiej niezawodności, wyłącznik TeSys Deca jest preferowanym wyborem dla prefabrykatorów rozdzielnic oraz inżynierów utrzymania ruchu, którzy poszukują komponentów minimalizujących ryzyko przestojów produkcyjnych.

Wskazówki Montażowe

Montaż wyłącznika GV2ME16AP jest intuicyjny i szybki dzięki standardowemu mocowaniu na szynie DIN 35 mm. Podczas instalacji należy zwrócić uwagę na następujące aspekty techniczne:

• Zaciski śrubowe: Zapewniają trwałe i pewne połączenie przewodów. Zaleca się stosowanie odpowiedniego momentu dokręcania zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Przekroje przewodów: Należy dobrać przekrój znamionowy przewodów miedzianych adekwatnie do prądu roboczego (zakres 9-14A), co zapewni stabilne przesyłanie energii bez nadmiernych spadków napięcia.
• Pozycja montażowa: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Akcesoria: Wyłącznik jest kompatybilny z szeroką gamą styków pomocniczych, wyzwalaczy wzrostowych i podnapięciowych serii TeSys GV2.

FAQ

1. Czy wyłącznik GV2ME16AP posiada funkcję ochrony przed zanikiem fazy?
Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia oraz zanik fazy, co chroni uzwojenia silnika przed przegrzaniem i uszkodzeniem.

2. Jaki jest główny sposób sterowania tym modelem?
Model GV2ME16AP jest sterowany za pomocą przycisków (start-stop), co pozwala na bezpośrednie, ręczne załączanie i wyłączanie napędu.

3. Czy produkt jest przyjazny dla środowiska?
Tak, jako produkt z etykietą Green Premium, wyłącznik gwarantuje przejrzystość w zakresie wpływu na środowisko oraz zgodność z najnowszymi przepisami ekologicznymi, wspierając gospodarkę o obiegu zamkniętym.
