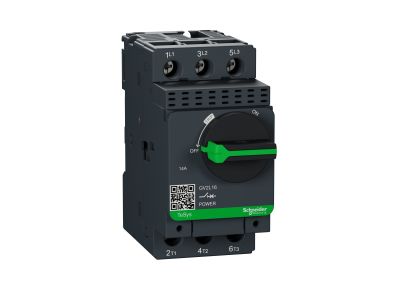

Wyłącznik silnikowy 3P 5,5kW 14A, TeSys Deca | GV2L16 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV2L16 z serii TeSys Deca od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 14 A, co pozwala na efektywną współpracę z silnikami o mocy do 5,5 kW przy napięciu 400 V AC. Jako wyłącznik 3-biegunowy (3P), zapewnia on pełną kontrolę nad obwodami trójfazowymi. Kluczową cechą tego modelu jest magnetyczny wyzwalacz zwarciowy, który gwarantuje błyskawiczne odłączenie zasilania w przypadku wystąpienia prądów o wysokim natężeniu, chroniąc tym samym izolację uzwojeń i infrastrukturę kablową przed trwałym uszkodzeniem.

• Wysoka zdolność wyłączalna: Urządzenie zostało zaprojektowane tak, aby bezpiecznie przerywać prądy zwarciowe, co podnosi poziom bezpieczeństwa całej rozdzielnicy.
• Ergonomiczne sterowanie: Wyposażenie w pokrętło obrotowe umożliwia precyzyjne, ręczne załączanie i wyłączanie napędu, pełniąc jednocześnie funkcję izolacyjną.
• Kompaktowa budowa: Szerokość modułowa wynosząca 45 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Trwałość mechaniczna: Seria TeSys Deca słynie z wysokiej wytrzymałości, co przekłada się na tysiące cykli łączeniowych bez utraty parametrów technicznych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest kluczowe w profesjonalnych instalacjach przemysłowych. Wyłącznik GV2L16 jest zgodny z normą IEC/EN 60947-2, dotyczącą aparatury niskonapięciowej, oraz IEC/EN 60947-4-1, określającą wymagania dla styczników i rozruszników silnikowych. Posiada on również certyfikację CE oraz UL/CSA, co potwierdza jego dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie ze standardami IP20.

Zastosowanie

Wyłącznik silnikowy TeSys Deca GV2L16 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz sprężarek. Dzięki swojej charakterystyce magnetycznej, doskonale sprawdza się w układach, gdzie wymagana jest selektywność zabezpieczeń oraz tam, gdzie silniki pracują w ciężkich warunkach rozruchowych. Może być stosowany jako samodzielny element zabezpieczający lub w połączeniu ze stycznikami serii TeSys, tworząc kompletne układy rozruchowe typu Direct-On-Line (DOL).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Wyłącznik GV2L16 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co ułatwia jego integrację w nowoczesnych szafach sterowniczych. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 14 A. Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się zachowanie odstępów wentylacyjnych zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy GV2L16 posiada ochronę termiczną? Model GV2L jest wyłącznikiem magnetycznym (zapewnia ochronę przed zwarciami). W przypadku konieczności ochrony przed przeciążeniem (termicznej), należy go stosować w połączeniu z odpowiednim przekaźnikiem termicznym lub wybrać model z serii GV2ME/GV2P.
• Jaka jest maksymalna moc silnika dla tego wyłącznika? Przy napięciu 400/415 V AC, wyłącznik ten jest dedykowany do silników o mocy znamionowej 5,5 kW.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria TeSys Deca jest w pełni modułowa, co pozwala na montaż bocznych lub czołowych styków pomocniczych sygnalizujących stan pracy urządzenia lub wyzwolenie zabezpieczenia.
