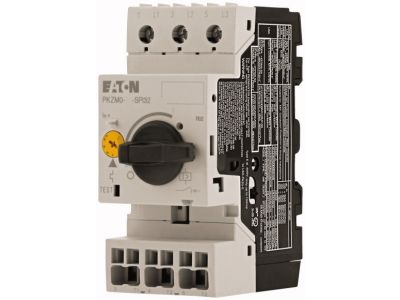

Wyłącznik silnikowy 3P, 4kW, 6,3-10A, zaciski śrubowe/Push-In , PKZM0-10-SPI32 | 199198 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-10-SPI32 o numerze katalogowym 199198 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o najwyższej niezawodności w aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest dedykowane do ochrony silników elektrycznych o mocy znamionowej do 4 kW przy napięciu 400 V AC (kategoria użytkowania AC-3). Wyłącznik posiada zintegrowany wyzwalacz termomagnetyczny, który oferuje precyzyjną nastawę wyzwalacza przeciążeniowego w zakresie od 6,3 A do 10 A, co pozwala na dokładne dopasowanie ochrony do prądu znamionowego silnika.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi aż 150 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia potężnych prądów zwarciowych.
• Ochrona termomagnetyczna: Wyzwalacz zwarciowy ustawiony na maksymalnie 155 A zapewnia błyskawiczną reakcję na nagłe skoki prądu, chroniąc uzwojenia silnika przed zniszczeniem.
• Czułość na zanik fazy: Urządzenie monitoruje ciągłość zasilania, co jest kluczowe dla ochrony silników trójfazowych przed przegrzaniem wynikającym z pracy asymetrycznej.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In oraz zacisków śrubowych pozwala na szybki i pewny montaż przewodów, minimalizując ryzyko poluzowania się styków w wyniku wibracji.
• Ergonomiczne sterowanie: Wyposażenie w czytelne pokrętło umożliwia łatwą obsługę oraz szybką identyfikację stanu aparatu.

Zgodność z Normami

Wyłącznik silnikowy PKZM0-10-SPI32 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Urządzenie spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz wytyczne VDE 0660. Dzięki temu projektanci i instalatorzy mają pewność, że produkt zachowuje powtarzalne parametry techniczne i najwyższy standard bezpieczeństwa elektrycznego w całym cyklu życia produktu.

Zastosowanie

Model PKZM0-10-SPI32 znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz innych maszyn wirujących pracujących w ciężkich warunkach. Dzięki szerokiemu zakresowi temperatury pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, wyłącznik ten jest niezwykle elastyczny w implementacji w rozdzielnicach sterowniczych i szafach zasilających.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN. Dzięki kompaktowej budowie, wyłącznik zajmuje minimalną przestrzeń w rozdzielnicy. Podczas instalacji należy zwrócić szczególną uwagę na:

• Nastawę prądu: Przed uruchomieniem należy precyzyjnie ustawić wyzwalacz przeciążeniowy na wartość prądu znamionowego silnika (In) widoczną na jego tabliczce znamionowej.
• Stopień ochrony: Aparat posiada stopień ochrony IP20, natomiast zaciski IP00, co oznacza konieczność montażu w odpowiedniej obudowie lub szafie sterowniczej chroniącej przed bezpośrednim dotykiem części pod napięciem.
• Warunki otoczenia: W przypadku składowania, urządzenie wytrzymuje temperatury od -40°C do +80°C, co ułatwia logistykę w trudnych warunkach klimatycznych.
• Podłączenie: Możliwość zasilania z dowolnej strony (góra/dół) ułatwia prowadzenie oprzewodowania wewnątrz szafy.

FAQ

1. Czy wyłącznik PKZM0-10-SPI32 posiada ochronę przed zanikiem fazy?
Tak, urządzenie jest wyposażone w funkcję czułości na zanik fazy, co jest niezbędne dla pełnej ochrony silników trójfazowych.

2. Jaka jest maksymalna moc silnika, którą może obsłużyć ten model?
Przy napięciu 400 V AC, wyłącznik jest przeznaczony dla silników o mocy znamionowej do 4 kW.

3. Czy mogę zasilić wyłącznik od dołu?
Tak, konstrukcja aparatu pozwala na dowolny kierunek zasilania energią, zgodnie z wymaganiami technicznymi instalacji.

4. Jaka jest zdolność zwarciowa tego urządzenia?
Znamionowa zwarciowa zdolność łączeniowa Icu wynosi 150 kA przy napięciu 400 V, co klasyfikuje ten wyłącznik jako urządzenie o bardzo wysokiej odporności na zwarcia.
