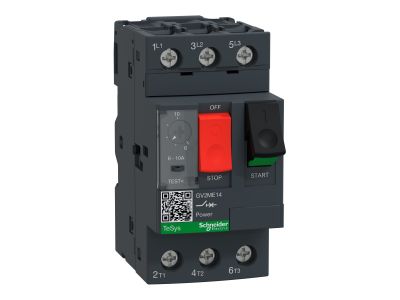

Wyłącznik silnikowy 3P 4kW 6-10A, TeSys Deca | GV2ME14AP Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV2ME14AP to zaawansowane urządzenie zabezpieczające, zaprojektowane przez lidera branży – firmę Schneider Electric. Jest to 3-biegunowy (3P) aparat dedykowany do ochrony silników trójfazowych o mocy do 4kW przy napięciu 400V. Urządzenie łączy w sobie funkcje zabezpieczenia termicznego oraz magnetycznego, co pozwala na kompleksową ochronę przed przeciążeniami oraz zwarciami. Zakres nastaw wyzwalacza termicznego wynosi od 6 do 10 Amperów, co umożliwia precyzyjne dopasowanie do prądu znamionowego chronionej maszyny. Wyzwalacz magnetyczny reaguje przy wartości 13-krotności prądu znamionowego (13xIn), co gwarantuje błyskawiczne odcięcie zasilania w sytuacjach krytycznych. Wyjątkową cechą tego modelu jest wysoka zdolność wyłączania zwarciowego Icu wynosząca aż 100kA przy 400V, co zapewnia bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.

• Trwałość mechaniczna: Sterowanie za pomocą ergonomicznego przycisku (start-stop) zostało przetestowane na 100 000 cykli łączeniowych w kategorii AC-3.
• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje stabilność parametrów elektrycznych i odporność na drgania.
• Green Premium: Produkt spełnia rygorystyczne normy ekologiczne RoHS i REACh, co potwierdza dbałość o środowisko i niski ślad węglowy.

Zgodność z Normami

Wyłącznik GV2ME14AP został zaprojektowany z myślą o globalnym rynku i najwyższych standardach bezpieczeństwa. Posiada certyfikację zgodną z międzynarodowymi normami IEC, co czyni go uniwersalnym rozwiązaniem w automatyce przemysłowej. Dodatkowo urządzenie posiada aprobaty UL oraz CSA, co pozwala na jego stosowanie na rynkach północnoamerykańskich. Zgodność z normami CCC, EAC oraz certyfikatami morskimi umożliwia montaż w najbardziej wymagających aplikacjach, w tym na jednostkach pływających. Co istotne dla przemysłu ciężkiego, wyłącznik posiada certyfikację ATEX, co dopuszcza go do pracy w strefach zagrożonych wybuchem.

Zastosowanie

Głównym przeznaczeniem wyłącznika TeSys Deca jest sterowanie i ochrona silników elektrycznych w układach napędowych. Dzięki szerokiemu zakresowi nastaw 6-10A, idealnie sprawdza się w aplikacjach takich jak pompy, wentylatory, przenośniki taśmowe oraz sprężarki. Urządzenie może pełnić funkcję głównego wyłącznika serwisowego, umożliwiając bezpieczne odłączenie zasilania od odbiornika. Wysoka odporność na prądy zwarciowe sprawia, że jest to doskonały wybór do rozdzielnic przemysłowych, gdzie wymagana jest niezawodność i ciągłość procesów technologicznych.

Wskazówki Montażowe

Montaż wyłącznika GV2ME14AP jest intuicyjny i szybki dzięki przystosowaniu do standardowej szyny DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków przy długotrwałym obciążeniu. Przed uruchomieniem należy precyzyjnie ustawić prąd termiczny na skali urządzenia, odpowiadający prądowi znamionowemu silnika odczytanemu z tabliczki znamionowej. Kompaktowa szerokość urządzenia pozwala na oszczędność miejsca w szafie sterowniczej, a możliwość dołożenia styków pomocniczych bocznych lub czołowych rozszerza funkcjonalność o sygnalizację stanu pracy do systemów nadrzędnych PLC.

FAQ

• Czy wyłącznik posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV2 reagują na asymetrię obciążenia, co chroni silnik przed uszkodzeniem w przypadku zaniku jednej z faz.
• Jaki jest zakres temperatur pracy urządzenia? Urządzenie jest przystosowane do pracy w standardowych warunkach przemysłowych, zazwyczaj od -20°C do +60°C (przy zachowaniu odpowiednich współczynników korekcyjnych).
• Czy mogę zablokować wyłącznik w pozycji OFF? Tak, konstrukcja pozwala na zastosowanie kłódki w celu zabezpieczenia urządzenia przed nieautoryzowanym załączeniem podczas prac konserwacyjnych.
