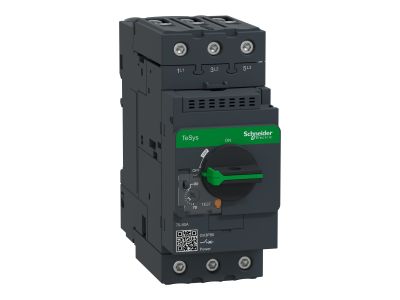

Wyłącznik silnikowy 3P 45kW 70-80A, TeSys Deca | GV3P80 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV3P80 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do precyzyjnego zabezpieczania silników trójfazowych o mocy znamionowej 45 kW przy napięciu 400 V. Urządzenie charakteryzuje się 3-polową konstrukcją i zapewnia kompleksową ochronę termiczno-magnetyczną. Zakres nastaw wyzwalacza termicznego wynosi od 70 do 80 A, co pozwala na dokładne dopasowanie parametrów do prądu znamionowego chronionej maszyny. Wyzwalacz magnetyczny reaguje przy wartości 14-krotności prądu znamionowego (14xIn), co gwarantuje błyskawiczne odcięcie zasilania w przypadku wystąpienia zwarcia.

• Technologia Everlink: Innowacyjne zaciski śrubowe BTR Everlink zapewniają stały nacisk na przewody, co eliminuje ryzyko poluzowania połączeń pod wpływem drgań lub cykli cieplnych, zwiększając bezpieczeństwo pożarowe.
• Wysoka zdolność wyłączania: Parametr Icu na poziomie 50 kA przy 400 V pozwala na bezpieczną pracę w instalacjach o dużym spodziewanym prądzie zwarciowym.
• Trwałość mechaniczna: Ergonomiczne pokrętło sterujące start-stop zostało zaprojektowane z myślą o intensywnej eksploatacji, gwarantując niezawodność przez co najmniej 20 000 cykli łączeniowych w kategorii AC-3.
• Napięcie izolacji: Znamionowe napięcie pracy wynosi do 690 V AC, co czyni urządzenie wszechstronnym komponentem w wymagających sieciach przemysłowych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowe, co potwierdzają liczne certyfikaty i atesty. Wyłącznik GV3P80 jest zgodny z normami IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co jest fundamentem bezpieczeństwa w europejskich instalacjach niskiego napięcia. Posiada również certyfikację UL, CSA, CCC oraz EAC, umożliwiając jego stosowanie na rynkach globalnych. Dodatkowo, urządzenie posiada dopuszczenia morskie (Marine) oraz certyfikat ATEX, co pozwala na jego montaż w strefach zagrożonych wybuchem. Zgodność z dyrektywami RoHS i rozporządzeniem REACh w ramach programu Green Premium podkreśla dbałość producenta o aspekty ekologiczne.

Zastosowanie

Wyłącznik silnikowy GV3P80 znajduje szerokie zastosowanie w sektorze przemysłowym oraz infrastrukturalnym. Jest idealnym wyborem do zabezpieczania napędów o dużej mocy, takich jak:

• Pompy przemysłowe i systemy nawadniania,
• Wentylatory i systemy oddymiania w budynkach wielkokubaturowych,
• Przenośniki taśmowe i linie produkcyjne w zakładach przetwórczych,
• Kompresory i sprężarki wymagające stabilnego zabezpieczenia przeciążeniowego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Dzięki zastosowaniu zacisków Everlink, zaleca się stosowanie odpowiedniego momentu dokręcania wskazanego przez producenta, aby zapewnić optymalny styk elektryczny. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego na skali znajdującej się na froncie obudowy, odpowiadający prądowi znamionowemu silnika (In).

FAQ

• Czy wyłącznik GV3P80 posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV3 zapewniają ochronę przed niesymetrią obciążenia oraz zanikiem fazy, co chroni uzwojenia silnika przed przegrzaniem.
• Co oznacza technologia BTR Everlink? Jest to opatentowany system zacisków, który wykorzystuje sprężynę kompensacyjną, utrzymującą stałą siłę docisku przewodu nawet w przypadku płynięcia miedzi, co eliminuje konieczność okresowego dokręcania śrub.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja serii TeSys Deca pozwala na łatwy montaż bocznych lub czołowych styków pomocniczych (np. GVAN11), które mogą służyć do sygnalizacji stanu pracy urządzenia w układach automatyki.
