Wyłącznik silnikowy 3P 37kW 62-73A, TeSys Deca | GV3P73 Schneider Electric

Opis i Kluczowe Cechy

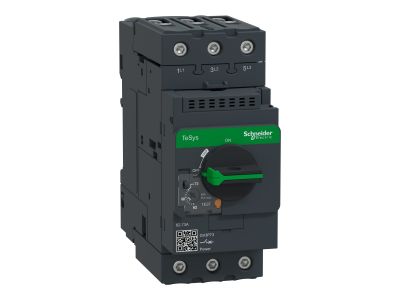

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV3P73 to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane do precyzyjnego sterowania i ochrony silników elektrycznych o mocy do 37 kW przy napięciu 400 V. Urządzenie charakteryzuje się 3-polową konstrukcją (3P) i oferuje pełną ochronę termiczno-magnetyczną. Zakres nastaw wyzwalacza termicznego wynosi od 62 A do 73 A, co pozwala na dokładne dopasowanie parametrów do prądu znamionowego chronionej maszyny. Wyzwalacz magnetyczny reaguje przy wartości 15-krotności prądu znamionowego (15xIn), co gwarantuje błyskawiczne odcięcie zasilania w przypadku wystąpienia zwarcia.

• Wysoka zdolność wyłączania: Parametr Icu na poziomie 50 kA przy 400 V zapewnia bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.
• Technologia Everlink: Innowacyjne zaciski śrubowe BTR Everlink eliminują ryzyko poluzowania się przewodów pod wpływem drgań lub cykli cieplnych, co przekłada się na długotrwałą stabilność połączenia elektrycznego.
• Trwałość mechaniczna: Ergonomiczne pokrętło sterujące start-stop zostało zaprojektowane z myślą o intensywnej eksploatacji, gwarantując niezawodność przez co najmniej 20 000 cykli łączeniowych w kategorii AC-3.
• Napięcie izolacji: Znamionowe napięcie pracy wynosi do 690 V AC, co czyni urządzenie wszechstronnym komponentem w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikaty IEC, UL, CSA, CCC oraz EAC, co umożliwia jego stosowanie w projektach realizowanych na rynkach globalnych. Dodatkowo, wyłącznik posiada dopuszczenia Marine (do zastosowań morskich) oraz certyfikację ATEX, pozwalającą na pracę w określonych strefach zagrożonych wybuchem. Zgodność z polityką Green Premium (RoHS/REACh) potwierdza dbałość producenta o minimalizację wpływu na środowisko naturalne.

Zastosowanie

Wyłącznik GV3P73 jest dedykowany do ochrony silników indukcyjnych w ciężkich aplikacjach przemysłowych. Idealnie sprawdza się w sterowaniu napędami pomp, wentylatorów, przenośników taśmowych oraz sprężarek o dużej mocy. Dzięki wysokiej odporności na prądy zwarciowe i precyzyjnej nastawie termicznej, stanowi kluczowy element systemów automatyki, gdzie wymagana jest maksymalna ciągłość procesów technologicznych i ochrona drogich jednostek napędowych przed skutkami przeciążeń oraz zaniku fazy.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Dzięki technologii Everlink, podczas podłączania przewodów o dużych przekrojach, uzyskuje się stały docisk styku, co redukuje konieczność okresowego dokręcania zacisków. Należy zwrócić uwagę na prawidłowe ustawienie prądu wyzwalacza termicznego zgodnie z tabliczką znamionową silnika. Przed uruchomieniem zaleca się sprawdzenie poprawności działania mechanizmu pokrętła oraz weryfikację momentu dokręcania zacisków śrubowych, aby zapewnić optymalne przewodzenie prądu o natężeniu do 73 A.

FAQ

• Czy wyłącznik GV3P73 posiada funkcję ochrony przed zanikiem fazy? Tak, wyłączniki z serii TeSys GV zapewniają ochronę przed niesymetrią obciążenia oraz zanikiem jednej z faz, co chroni uzwojenia silnika przed przegrzaniem.
• Co oznacza technologia Everlink w tym modelu? Jest to opatentowany system zacisków, który kompensuje pełzanie miedzi i aluminium, zapewniając trwały i bezpieczny styk elektryczny bez konieczności częstej konserwacji.
• Czy urządzenie może pracować w trudnych warunkach środowiskowych? Tak, dzięki certyfikatom Marine i ATEX, wyłącznik jest przystosowany do pracy w wymagających środowiskach, przy zachowaniu odpowiednich obudów o wymaganym stopniu ochrony IP.
