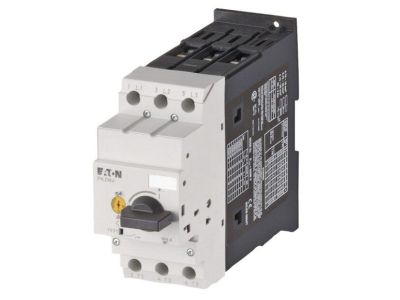

Wyłącznik silnikowy 3P, 34kW , 55-65A , zaciski śrubowe, PKZM4-63-EA | 190024 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy Eaton PKZM4-63-EA o numerze katalogowym 190024 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych układach automatyki i zasilania maszyn. Jako element uznanej serii PKZM4, wyłącznik ten oferuje niezawodną ochronę silników elektrycznych o mocy znamionowej do 34 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją, która zapewnia kompleksowe monitorowanie i zabezpieczenie wszystkich faz zasilających.

• Precyzyjna regulacja: Wyłącznik wyposażony jest w regulowany wyzwalacz przeciążeniowy działający w zakresie od 55 do 65 Amperów, co pozwala na idealne dopasowanie parametrów ochronnych do charakterystyki konkretnego silnika.
• Ochrona zwarciowa: Zintegrowany bezzwłoczny wyzwalacz zwarciowy reaguje natychmiastowo w przypadku wystąpienia ekstremalnych skoków prądu, chroniąc instalację przed poważnymi uszkodzeniami.
• Czułość na zanik fazy: Funkcja ta jest kluczowa dla ochrony silników trójfazowych, zapobiegając ich przegrzaniu i awarii w przypadku asymetrii zasilania lub utraty jednej z faz.
• Wysokie napięcie robocze: Znamionowe napięcie robocze Ue wynosi 690 V AC, co czyni urządzenie gotowym do pracy w najbardziej wymagających środowiskach przemysłowych.

Zgodność z Normami

Wyłącznik PKZM4-63-EA został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymogi normy IEC/EN 60947, co potwierdza jego najwyższą jakość jako aparatury niskonapięciowej. Dodatkowo, urządzenie zapewnia pełne bezpieczeństwo obsługi dzięki zgodności z normą VDE 0106 część 100, która gwarantuje skuteczne zabezpieczenie przed dotykiem bezpośrednim palcem lub dłonią części znajdujących się pod napięciem.

Zastosowanie

Dzięki swojej solidnej konstrukcji i szerokiemu zakresowi prądowemu, wyłącznik ten znajduje zastosowanie w wielu gałęziach przemysłu. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, sprężarek oraz zaawansowanych linii produkcyjnych. Możliwość rozbudowy o akcesoria, takie jak moduły styków pomocniczych czy wyzwalacze napięciowe (podnapięciowe lub wzrostowe), pozwala na łatwą integrację wyłącznika z systemami sterowania i bezpieczeństwa (np. wyłącznikami awaryjnymi).

Wskazówki Montażowe

Montaż wyłącznika PKZM4-63-EA jest intuicyjny i elastyczny, co znacząco skraca czas prac instalacyjnych:

• Sposób montażu: Urządzenie przystosowane jest zarówno do montażu zatrzaskowego na standardowej szynie DIN (TS35), jak i do montażu śrubowego na płycie montażowej.
• Zaciski śrubowe: Zastosowanie solidnych zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków wskutek wibracji.
• Wymiary: Standardowy wymiar montażowy nasadki wynoszący 45 mm pozwala na estetyczną zabudowę w typowych rozdzielnicach modułowych.
• Stopień ochrony: Obudowa o stopniu ochrony IP20 wymaga montażu w odpowiedniej szafie sterowniczej chroniącej przed pyłem i wilgocią.

FAQ

1. Czy do wyłącznika PKZM4-63-EA można dołożyć styki pomocnicze?
Tak, konstrukcja urządzenia pozwala na montaż dodatkowych modułów styków pomocniczych, które mogą służyć do sygnalizacji stanu pracy wyłącznika do sterownika PLC lub lampek kontrolnych.

2. Jaki jest zakres nastawy prądu przeciążeniowego?
Wyłącznik posiada pokrętło regulacyjne umożliwiające precyzyjne ustawienie prądu w zakresie od 55 A do 65 A.

3. Czy urządzenie chroni przed skutkami zwarć?
Tak, wyłącznik posiada wbudowany wyzwalacz magnetyczny, który bezzwłocznie odłącza zasilanie w momencie wykrycia prądu zwarciowego.
