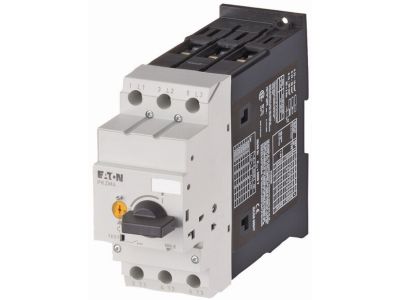

Wyłącznik silnikowy 3P, 25kW , 40-50A, zaciski śrubowe, PKZM4-50 | 222355 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM4-50 o numerze katalogowym 222355 to zaawansowane urządzenie zabezpieczające, zaprojektowane do pracy w wymagających układach napędowych o mocy do 25 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją w ramach sprawdzonej wielkości konstrukcyjnej PKZM 4, co gwarantuje wysoką wytrzymałość mechaniczną oraz elektryczną. Wyłącznik został wyposażony w precyzyjny, regulowany wyzwalacz przeciążeniowy działający w zakresie od 40 do 50 Amperów, co pozwala na dokładne dopasowanie charakterystyki ochronnej do prądu znamionowego silnika. Dodatkowo, zintegrowany wyzwalacz zwarciowy bez opóźnienia zapewnia natychmiastowe odcięcie zasilania w przypadku wystąpienia prądów o wysokim natężeniu, chroniąc izolację uzwojeń i infrastrukturę kablową.

• Czułość na zanik fazy: Zaawansowany mechanizm monitorujący zapewnia ochronę silnika przed przegrzaniem w przypadku asymetrii zasilania lub braku jednej z faz.
• Wysokie napięcie pracy: Znamionowe napięcie pracy Ue wynoszące 690V AC pozwala na stosowanie urządzenia w różnorodnych sieciach przemysłowych.
• Bezpieczeństwo obsługi: Stopień ochrony IP20 oraz konstrukcja zgodna z normą VDE 0106 cz.100 gwarantują zabezpieczenie przed bezpośrednim dotknięciem części pod napięciem palcem lub dłonią.
• Zaciski śrubowe: Solidne połączenie przewodów zapewniające niską rezystancję styku i odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, w tym rozłączników i bezpieczników silnikowych. Zgodność z wytycznymi VDE 0106 cz.100 zapewnia najwyższy standard ochrony personelu przed porażeniem prądem elektrycznym podczas prac konserwacyjnych i eksploatacyjnych w pobliżu rozdzielnicy.

Zastosowanie

Wyłącznik PKZM4-50 znajduje szerokie zastosowanie w przemyśle ciężkim, systemach HVAC oraz automatyce budynkowej. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych o mocy znamionowej 25 kW przy napięciu 400V. Dzięki możliwości rozbudowy o akcesoria, takie jak łączniki pomocnicze (do sygnalizacji stanu pracy) czy wyzwalacze napięciowe (wzrostowe lub podnapięciowe), urządzenie to może stanowić kluczowy element złożonych systemów sterowania i bezpieczeństwa maszynowego (E-Stop).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik PKZM4-50 przystosowany jest do montażu na śruby lub standardową szynę montażową, co zapewnia elastyczność w projektowaniu prefabrykowanych rozdzielnic. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec luzowaniu się przewodów pod wpływem drgań i zmian temperatury.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić pokrętło wyzwalacza przeciążeniowego na wartość odpowiadającą prądowi znamionowemu silnika (In) odczytanemu z tabliczki znamionowej.
• Przestrzeń chłodząca: Zaleca się zachowanie odpowiednich odstępów między aparatami w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła.

FAQ

1. Czy wyłącznik PKZM4-50 posiada wbudowane styki pomocnicze?
Standardowo wyłącznik nie posiada wbudowanych styków pomocniczych, jednak konstrukcja pozwala na łatwy montaż akcesoriów takich jak łączniki pomocnicze boczne lub czołowe.

2. Jaki jest zakres regulacji wyzwalacza termicznego?
Urządzenie posiada regulowany zakres nastawy prądu przeciążeniowego od 40A do 50A.

3. Czy urządzenie chroni przed skutkami zwarć?
Tak, wyłącznik posiada zintegrowany wyzwalacz zwarciowy bez opóźnienia, który reaguje natychmiastowo po przekroczeniu progu bezpieczeństwa.
