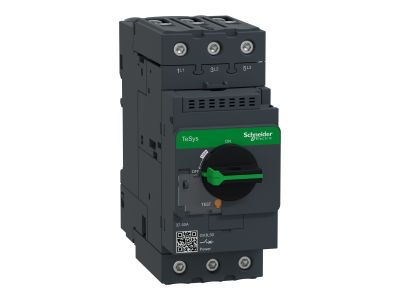

Wyłącznik silnikowy 3P 22kW 50A, TeSys Deca | GV3L50 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy TeSys Deca o numerze katalogowym GV3L50 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się konstrukcją 3-polową (3P) i jest dedykowane do sterowania oraz ochrony magnetycznej silników trójfazowych o mocy znamionowej 22 kW przy napięciu 400 V AC. Prąd znamionowy urządzenia wynosi 50 A, co w połączeniu z napięciem znamionowym izolacji do 690 V, czyni go niezwykle wszechstronnym komponentem w szafach sterowniczych.

• Zabezpieczenie magnetyczne: Wyłącznik posiada precyzyjny wyzwalacz magnetyczny o progu zadziałania ustawionym na poziomie 14xIn, co gwarantuje błyskawiczną reakcję na prądy zwarciowe i minimalizuje ryzyko uszkodzenia uzwojeń silnika.
• Technologia Everlink: Innowacyjne zaciski śrubowe BTR Everlink zapewniają stały nacisk na przewody, eliminując zjawisko pełzania miedzi i konieczność okresowego dociągania śrub, co znacząco podnosi bezpieczeństwo pożarowe i niezawodność połączenia.
• Wysoka zdolność wyłączania: Parametr Icu na poziomie 50 kA przy 400 V pozwala na bezpieczną pracę w instalacjach o wysokiej spodziewanej mocy zwarciowej.
• Trwałość mechaniczna: Ergonomiczny uchwyt obrotowy umożliwia pewne sterowanie start-stop, a jego trwałość została przetestowana na 50 000 cykli łączeniowych w kategorii AC-3.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Wyłącznik GV3L50 spełnia wymagania międzynarodowych norm IEC, co potwierdza jego przydatność do pracy w globalnych systemach elektroenergetycznych. Posiada certyfikację CCC oraz EAC, a także atesty Marine, co pozwala na jego montaż w aplikacjach morskich i offshore. Urządzenie wpisuje się w strategię Green Premium, spełniając rygorystyczne wymogi dyrektyw RoHS oraz rozporządzenia REACh, co świadczy o dbałości producenta o środowisko naturalne i minimalizację śladu węglowego.

Zastosowanie

Wyłącznik silnikowy GV3L50 znajduje szerokie zastosowanie w sektorze przemysłowym, szczególnie tam, gdzie wymagana jest niezawodna ochrona magnetyczna napędów o mocy 22 kW. Jest idealnym wyborem do sterowania pompami, wentylatorami, sprężarkami oraz przenośnikami taśmowymi. Należy pamiętać, że model GV3L zapewnia wyłącznie ochronę magnetyczną (zwarciową). Aby uzyskać pełną ochronę silnika, obejmującą również zabezpieczenie przed przeciążeniem i zanikiem fazy, wyłącznik musi być stosowany w kaskadzie z termicznym przekaźnikiem przeciążeniowym, takim jak model LRD350.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Dzięki kompaktowej szerokości, wyłącznik pozwala na optymalne zagospodarowanie przestrzeni w rozdzielnicy. Podczas podłączania przewodów do zacisków Everlink, należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapewnić optymalny styk elektryczny. Przed uruchomieniem układu należy zweryfikować, czy parametry sieci są zgodne z danymi znamionowymi urządzenia (50 A, 690 V). Akcesoria pomocnicze, takie jak styki pomocnicze czy wyzwalacze wzrostowe, mogą być montowane beznarzędziowo na bocznych lub przednich ściankach wyłącznika.

FAQ

• Czy ten wyłącznik chroni przed przeciążeniem? Nie, model GV3L50 posiada wyłącznie wyzwalacz magnetyczny chroniący przed zwarciami. Do pełnej ochrony termicznej należy dokupić przekaźnik LRD350.
• Co daje technologia Everlink? Jest to opatentowany system zacisków, który kompensuje odkształcenia przewodów, zapewniając trwałe i stabilne połączenie elektryczne bez konieczności serwisowej kontroli docisku.
• Czy mogę używać tego wyłącznika w trudnych warunkach morskich? Tak, urządzenie posiada certyfikaty Marine, co dopuszcza jego stosowanie na statkach i platformach wiertniczych.
