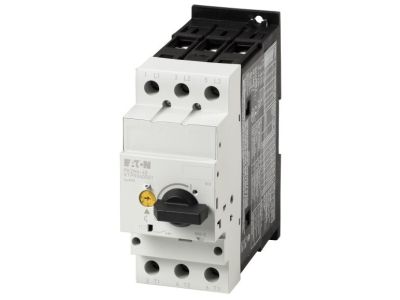

Wyłącznik silnikowy 3P, 20kW , 32-40A, zaciski śrubowe, PKZM4-40 | 222354 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM4-40 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o profesjonalnych systemach automatyki i rozdziału energii. Jako element uznanej serii PKZM4, wyłącznik ten oferuje niezawodną ochronę silników elektrycznych o mocy znamionowej do 20 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją i szerokim zakresem nastawy wyzwalacza przeciążeniowego, który wynosi od 32 do 40 Amperów, co pozwala na precyzyjne dopasowanie parametrów ochrony do konkretnego odbiornika.

• Regulowany wyzwalacz: Wyposażony w nastawny wyzwalacz przeciążeniowy oraz bezzwłoczny wyzwalacz zwarciowy, co gwarantuje natychmiastową reakcję w sytuacjach krytycznych.
• Czułość na brak fazy: Zintegrowany mechanizm reagujący na zanik fazy chroni silnik przed przegrzaniem i uszkodzeniem wynikającym z niesymetrycznego zasilania.
• Bezpieczeństwo: Stopień ochrony IP20 oraz konstrukcja zgodna z wytycznymi VDE 0106 cz. 100 zapewniają pełne zabezpieczenie przed dotknięciem palcem, co podnosi standardy BHP podczas eksploatacji i prac serwisowych.
• Wysokie napięcie pracy: Znamionowe napięcie pracy Ue wynoszące 690V pozwala na zastosowanie wyłącznika w wymagających instalacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Wyłącznik PKZM4-40 spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, w tym rozłączników i bezpieczników silnikowych. Dodatkowo, zgodność z normą VDE 0106 cz. 100 gwarantuje, że urządzenie jest bezpieczne w dotyku, co jest kluczowe w nowoczesnych rozdzielnicach elektrycznych.

Zastosowanie

Wyłącznik silnikowy EATON PKZM4-40 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w przemyśle ciężkim, zakładach produkcyjnych oraz systemach HVAC. Jest idealnym rozwiązaniem do:

• Zabezpieczania silników indukcyjnych o mocy do 20 kW przed skutkami przeciążeń i zwarć.
• Ochrony układów napędowych w maszynach przemysłowych, gdzie wymagana jest wysoka zdolność łączeniowa.
• Zastosowań w rozdzielnicach modułowych, dzięki kompaktowej wielkości konstrukcyjnej PKZM 4.
• Systemów wymagających zdalnego monitorowania stanu pracy, dzięki możliwości rozbudowy o akcesoria.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel techniczny. Wyłącznik PKZM4-40 posiada solidne zaciski śrubowe, które zapewniają trwałe i stabilne połączenie elektryczne, minimalizując ryzyko poluzowania się przewodów pod wpływem drgań. Urządzenie umożliwia mocowanie na śruby oraz tradycyjne zaciski, co zwiększa elastyczność podczas projektowania szaf sterowniczych. System jest w pełni kompatybilny z akcesoriami dodatkowymi, takimi jak łączniki pomocnicze (do sygnalizacji stanu) oraz wyzwalacze napięciowe (wzrostowe lub podnapięciowe), co pozwala na budowę złożonych układów sterowania i bezpieczeństwa.

FAQ

• Jaki jest zakres prądowy tego wyłącznika? Urządzenie posiada regulowany zakres nastawy wyzwalacza przeciążeniowego od 32A do 40A.
• Czy wyłącznik chroni przed zanikiem jednej z faz? Tak, wyłącznik PKZM4-40 jest czuły na brak fazy, co zapobiega uszkodzeniu silnika przy pracy niepełnofazowej.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, konstrukcja pozwala na montaż akcesoriów takich jak łączniki pomocnicze oraz wyzwalacze napięcia.
• Jakie jest maksymalne napięcie pracy? Znamionowe napięcie pracy Ue wynosi 690V AC.
