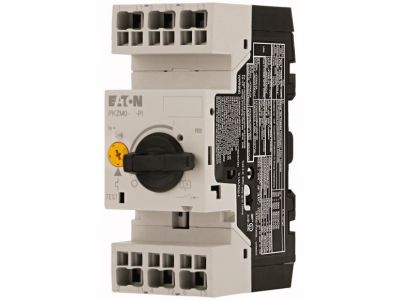

Wyłącznik silnikowy 3P, 2,2kW,  4-6,3A, Zaciski sprężynowe Push-In, PKZM0-6,3-PI | 199156 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON PKZM0-6,3-PI o numerze katalogowym 199156 to zaawansowane rozwiązanie z zakresu aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 6,3 A oraz regulowanym wyzwalaczem przeciążeniowym w zakresie od 4 do 6,3 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionej maszyny. Wyłącznik dysponuje znamionową mocą pracy dla kategorii AC-3 wynoszącą 2,2 kW przy napięciu 400 V oraz 1,1 kW przy 230 V.

Kluczową innowacją w tym modelu jest zastosowanie technologii zacisków sprężynowych typu Push-In. Pozwalają one na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas instalacji i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań. Aparat posiada termomagnetyczny sposób wyzwalania, oferując skuteczną ochronę przed przeciążeniami oraz zwarciami (maksymalny prąd wyzwalacza zwarciowego to 97,7 A). Dodatkowo, urządzenie wykazuje pełną czułość na zanik fazy, co jest krytyczne dla ochrony uzwojeń silników trójfazowych przed przegrzaniem i awarią.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC wynosi aż 150 kA, co gwarantuje bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.
• Intuicyjne sterowanie: Wyposażony w ergonomiczne pokrętło, które jasno sygnalizuje stan pracy urządzenia.
• Wszechstronność zasilania: Dowolny kierunek zasilania energią ułatwia projektowanie i prefabrykację rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz normy VDE 0660, dotyczącej aparatury sterowniczej i rozdzielczej. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten zapewni stabilną pracę w systemach automatyki budynkowej i przemysłowej.

Zastosowanie

Wyłącznik PKZM0-6,3-PI znajduje szerokie zastosowanie w sterowaniu i ochronie napędów elektrycznych o mocy do 2,2 kW. Jest idealnym wyborem dla:

• Systemów wentylacji i klimatyzacji (HVAC), gdzie chroni silniki wentylatorów.
• Linii produkcyjnych i przenośników taśmowych w przemyśle lekkim.
• Pomp wodnych i hydroforów w instalacjach komunalnych.
• Maszyn warsztatowych wymagających niezawodnego zabezpieczenia przeciążeniowego.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TS35). Dzięki zaciskom Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez proste wciśnięcie w gniazdo zaciskowe. Stopień ochrony IP20 oznacza, że aparat jest zabezpieczony przed dostępem do części niebezpiecznych palcem, jednak wymaga montażu w odpowiedniej obudowie lub rozdzielnicy chroniącej przed pyłem i wilgocią. Urządzenie może pracować w szerokim zakresie temperatur otoczenia: od -25°C do +55°C w stanie otwartym, co pozwala na jego eksploatację w zróżnicowanych warunkach środowiskowych.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stały docisk przewodu, co eliminuje konieczność okresowej konserwacji połączeń śrubowych.
• Czy wyłącznik można zasilać od dołu? Tak, konstrukcja aparatu pozwala na dowolny kierunek zasilania energią, co zwiększa elastyczność podczas okablowania rozdzielnicy.
• Jaka jest główna korzyść z czułości na zanik fazy? Funkcja ta natychmiastowo odłącza zasilanie w przypadku utraty jednej z faz, zapobiegając asymetrii prądowej, która mogłaby doprowadzić do spalenia silnika.
