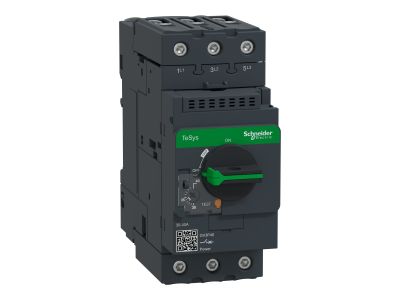

Wyłącznik silnikowy 3P 18,5kW 30-40A, TeSys Deca | GV3P40 Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy GV3P40 z serii TeSys Deca od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych. Urządzenie charakteryzuje się trzypolową konstrukcją (3P) i jest dedykowane do pracy z silnikami o mocy znamionowej do 18,5 kW przy napięciu 400V. Kluczowym elementem jest zintegrowany wyzwalacz termiczno-magnetyczny, który oferuje zakres nastawy prądowej od 30 do 40 Amperów, co pozwala na precyzyjne dopasowanie parametrów ochrony do charakterystyki konkretnej jednostki napędowej. Dzięki zastosowaniu innowacyjnej technologii zacisków EverLink, wyłącznik zapewnia trwały i stabilny moment dokręcania, co minimalizuje ryzyko przegrzania styków i zwiększa niezawodność instalacji w długim okresie eksploatacji.

• Ochrona wielofunkcyjna: Zabezpiecza instalację przed skutkami zwarć, przeciążeń oraz asymetrii fazowej.
• Napęd obrotowy: Ergonomiczne pokrętło umożliwia wyraźną sygnalizację stanu pracy oraz łatwe ręczne sterowanie (załączanie/wyłączanie).
• Wysoka zdolność zwarciowa: Gwarantuje bezpieczeństwo ciągłości pracy nawet w wymagających warunkach przemysłowych.
• Kompaktowa budowa: Szerokość 55 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Wyłącznik GV3P40 spełnia wymagania międzynarodowych norm, takich jak IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni go zdatnym do użytku w profesjonalnych aplikacjach przemysłowych na całym świecie. Posiada certyfikację CE, UL oraz CSA, co potwierdza jego wysoką odporność na trudne warunki środowiskowe oraz gwarantuje bezpieczną współpracę z innymi komponentami automatyki przemysłowej.

Zastosowanie

Wyłącznik silnikowy TeSys Deca GV3P40 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budynkowym. Jest idealnym rozwiązaniem do sterowania i ochrony silników napędzających pompy, wentylatory, przenośniki taśmowe, kompresory oraz inne maszyny wymagające stabilnego zasilania i niezawodnego zabezpieczenia termicznego. Dzięki możliwości blokady pokrętła w pozycji OFF za pomocą kłódki, urządzenie doskonale sprawdza się w systemach wymagających bezpiecznego odłączenia zasilania na czas prac konserwacyjnych (LOTO - Lockout Tagout).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Wyłącznik GV3P40 jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Dzięki technologii EverLink należy stosować zalecany moment obrotowy, aby zapewnić optymalny styk elektryczny i uniknąć pełzania przewodów.
• Nastawa prądowa: Przed uruchomieniem należy precyzyjnie ustawić prąd znamionowy silnika (In) na skali termicznej wyłącznika.
• Odstępy izolacyjne: Należy zachować odpowiednie przestrzenie wokół urządzenia zgodnie z dokumentacją techniczną, aby zapewnić właściwą cyrkulację powietrza i chłodzenie.

FAQ

1. Czy wyłącznik GV3P40 posiada funkcję ochrony przed zanikiem fazy?
Tak, wyłączniki z serii TeSys GV3 są czułe na asymetrię obciążenia oraz zanik fazy, co chroni silnik przed przegrzaniem i uszkodzeniem uzwojeń w przypadku awarii sieci zasilającej.

2. Jakie akcesoria można zamontować do tego modelu?
Urządzenie jest kompatybilne z szeroką gamą akcesoriów TeSys, w tym stykami pomocniczymi (bezzwłocznymi i sygnalizacyjnymi), wyzwalaczami wzrostowymi oraz podnapięciowymi.

3. Co wyróżnia zaciski EverLink w tym modelu?
Opatentowana technologia EverLink kompensuje zjawisko pełzania miedzi, co eliminuje konieczność okresowego dociągania śrub w zaciskach prądowych, zwiększając tym samym bezpieczeństwo pożarowe i ciągłość zasilania.
