Wyłącznik silnikowy 3P, 15kW, 25-32A, zaciski śrubowe/Push-In , PKZM0-32-SPI32 | 199203 Eaton

Opis i Kluczowe Cechy

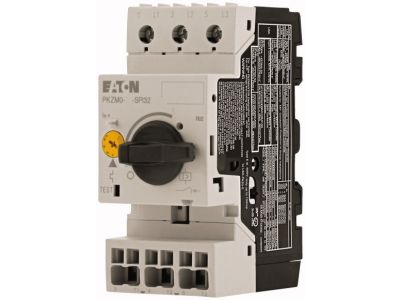

Wyłącznik silnikowy EATON z serii PKZM0, o oznaczeniu PKZM0-32-SPI32 (SKU: 199203), to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 32 A, co pozwala na obsługę jednostek napędowych o mocy znamionowej do 15 kW przy napięciu 400 V AC (kategoria użytkowania AC-3). Wyłącznik wyposażony jest w precyzyjny wyzwalacz termomagnetyczny z możliwością regulacji prądu przeciążeniowego w zakresie od 25 do 32 A, co umożliwia dokładne dopasowanie charakterystyki ochronnej do parametrów konkretnego silnika.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o bardzo dużym natężeniu.
• Ochrona przed zanikiem fazy: Wbudowana czułość na zanik fazy chroni silnik przed asymetrią zasilania, która jest jedną z najczęstszych przyczyn awarii uzwojeń.
• Innowacyjne zaciski: Zastosowanie technologii Push-In obok tradycyjnych zacisków śrubowych znacząco przyspiesza proces oprzewodowania i zapewnia trwały docisk przewodów, odporny na wstrząsy.
• Intuicyjne sterowanie: Ergonomiczne pokrętło pozwala na szybką identyfikację stanu aparatu oraz łatwe załączanie i rozłączanie obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i niezawodność w warunkach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz normy VDE 0660, dotyczącej aparatury rozdzielczej i sterowniczej. Dzięki temu urządzenie może być stosowane w projektach wymagających certyfikowanych komponentów o wysokim stopniu bezpieczeństwa operacyjnego.

Zastosowanie

Wyłącznik PKZM0-32-SPI32 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz instalacjach budynkowych. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych w takich urządzeniach jak:

• Wentylatory i systemy klimatyzacji o dużej wydajności,
• Pompy przemysłowe i hydrofory,
• Przenośniki taśmowe oraz linie produkcyjne,
• Kompresory i sprężarki powietrza.

Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w konfiguracji rozdzielnic elektrycznych.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TH35), co zapewnia szybką instalację w szafach sterowniczych.
• Podłączenie przewodów: Należy zwrócić uwagę na odpowiednie odizolowanie końcówek przewodów. W przypadku zacisków śrubowych zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć przegrzewania się styków.
• Pozycja pracy: Aparat może być zasilany z dowolnej strony (góra/dół), co ułatwia prowadzenie tras kablowych wewnątrz rozdzielnicy.
• Bezpieczeństwo: Stopień ochrony IP20 dotyczy obudowy aparatu, natomiast zaciski posiadają stopień IP00, co wymaga montażu wewnątrz osłoniętej rozdzielnicy.

FAQ

• Jaki jest maksymalny prąd wyzwalania zwarciowego? Wyłącznik posiada wyzwalacz zwarciowy ustawiony fabrycznie na wartość maksymalną do 496 A, co pozwala na bezpieczne odcięcie zasilania w ułamku sekundy.
• Czy wyłącznik posiada funkcję ochrony termicznej? Tak, urządzenie jest wyposażone w regulowany wyzwalacz przeciążeniowy (termiczny) działający w zakresie 25-32 A.
• W jakich temperaturach może być przechowywane urządzenie? Bezpieczny zakres temperatury przechowywania wynosi od -40°C do +80°C.
• Czy urządzenie nadaje się do pracy z silnikami 230V? Tak, dla napięcia 230 V AC znamionowa moc pracy wynosi 7.5 kW.
