Wyłącznik silnikowy 3P 15kW 23-32A, TeSys Deca | GV3P32 Schneider Electric

Opis i Kluczowe Cechy

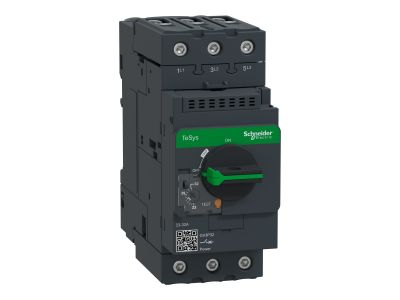

Wyłącznik silnikowy GV3P32 z serii TeSys Deca to zaawansowane urządzenie elektro-techniczne zaprojektowane przez firmę Schneider Electric z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza termicznego od 23 A do 32 A, co pozwala na precyzyjne dopasowanie parametrów ochrony do prądu znamionowego silnika o mocy do 15 kW przy napięciu 400 V AC. Wyłącznik posiada trzy bieguny (3P) i wykorzystuje technologię magnetyczno-termiczną, zapewniając natychmiastową reakcję na prądy zwarciowe oraz długofalową ochronę przed przeciążeniem.

• Wysoka zdolność wyłączalna: Urządzenie gwarantuje bezpieczne przerwanie obwodu nawet w trudnych warunkach przemysłowych.
• Intuicyjne sterowanie: Wyposażone w ergonomiczne pokrętło obrotowe, które umożliwia wyraźną sygnalizację stanu pracy oraz łatwe ręczne załączanie i wyłączanie napędu.
• Technologia EverLink: Zastosowanie innowacyjnych zacisków śrubowych EverLink zapewnia stały docisk przewodów, co eliminuje ryzyko poluzowania się styków wskutek wibracji lub cykli cieplnych.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 55 mm pozwala na optymalne zagospodarowanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Wyłącznik GV3P32 spełnia wymagania normy IEC/EN 60947-2 oraz IEC/EN 60947-4-1, co czyni go zdatnym do stosowania w wymagających aplikacjach przemysłowych na całym świecie. Posiada certyfikację CE, UL oraz CSA, co potwierdza jego niezawodność w zakresie ochrony aparatury niskiego napięcia.

Zastosowanie

Wyłącznik silnikowy TeSys Deca znajduje szerokie zastosowanie w systemach automatyki budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, sprężarek oraz przenośników taśmowych napędzanych silnikami trójfazowymi. Dzięki funkcji ochrony przed asymetrią fazową, urządzenie skutecznie zapobiega uszkodzeniom uzwojeń silnika w przypadku zaniku jednej z faz zasilających, co jest kluczowe dla ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Wyłącznik jest przystosowany do szybkiego montażu na standardowej szynie DIN 35 mm lub do przykręcenia bezpośrednio do płyty montażowej.
• Moment dokręcania: Aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się zacisków, należy stosować zalecany moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną Schneider Electric).
• Pozycja pracy: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Przekrój przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 32 A, aby zminimalizować spadki napięcia i straty mocy.

FAQ

• Czy wyłącznik GV3P32 posiada funkcję testową? Tak, urządzenie umożliwia manualne sprawdzenie mechanizmu wyzwalającego, co pozwala na okresową weryfikację sprawności ochrony bez konieczności wywoływania realnego przeciążenia.
• Czy można do niego dołączyć styki pomocnicze? Tak, seria TeSys Deca jest w pełni modułowa, co pozwala na doposażenie wyłącznika w styki pomocnicze boczna lub czołowe, wyzwalacze wzrostowe oraz podnapięciowe.
• Jaka jest główna zaleta zacisków EverLink? Technologia ta kompensuje pełzanie miedzi, co oznacza, że nie ma potrzeby okresowego dociągania śrub w zaciskach prądowych, co znacząco obniża koszty konserwacji instalacji.
