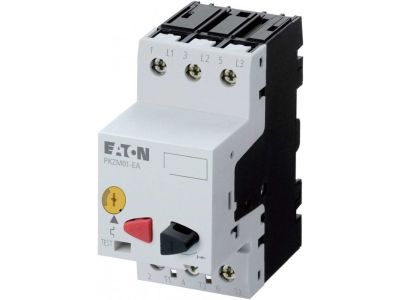

Wyłącznik silnikowy 3P, 12,5kW, 20-25A, zaciski śrubowe, PKZM01-25-EA | 189893 Eaton

Alternatywny kod produktu: PKZM01-25-EA

Opis i Kluczowe Cechy

Trójbiegunowy wyłącznik silnikowy PKZM01-25-EA (nr katalogowy 189893) o mocy 12,5 kW i regulowanym zakresie prądowym 20–25 A. Wyposażony w regulowany wyzwalacz przeciążeniowy, bezzwłoczny wyzwalacz zwarciowy oraz czujnik zaniku fazy, zapewnia kompleksową ochronę silników trójfazowych. Zaciski śrubowe gwarantują pewne przyłącze, a stopień ochrony IP20 z zabezpieczeniem przed dotykiem (VDE 0106 część 100) zwiększa bezpieczeństwo obsługi w rozdzielnicy.

• Regulowany wyzwalacz przeciążeniowy (20–25 A): Umożliwia precyzyjne dopasowanie zabezpieczenia do prądu znamionowego silnika, chroniąc go przed przeciążeniem termicznym i wydłużając żywotność.
• Bezzwłoczny wyzwalacz zwarciowy: Zapewnia natychmiastowe odcięcie prądu przy zwarciu, minimalizując ryzyko uszkodzenia silnika i instalacji.
• Czułość na zanik fazy: Automatycznie odłącza silnik przy przerwie w jednej z faz, zapobiegając niebezpiecznej pracy dwufazowej i przegrzaniu uzwojeń.
• Zaciski śrubowe: Umożliwiają trwałe i pewne podłączenie przewodów, typowe dla instalacji przemysłowych – dobór przekroju zgodny z obciążeniem prądowym.
• Stopień ochrony IP20 i zabezpieczenie przed dotykiem VDE 0106: Gwarantuje bezpieczną eksploatację w rozdzielnicach, chroniąc przed przypadkowym kontaktem z częściami pod napięciem.

Zgodność z Normami

Wyłącznik silnikowy PKZM01-25-EA jest zgodny z normą IEC/EN 60947 dla łączników niskonapięciowych oraz spełnia wymagania zabezpieczenia przed dotykiem według VDE 0106 część 100. Produkt posiada certyfikację CE i jest przeznaczony do stosowania w instalacjach spełniających wymogi europejskie.

Zastosowanie

Wyłącznik silnikowy PKZM01-25-EA znajduje zastosowanie w ochronie i rozłączaniu trójfazowych silników indukcyjnych o mocy do 12,5 kW. Sprawdza się w szafach sterowniczych, rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych oraz komercyjnych.

• Ochrona silników pomp, wentylatorów, sprężarek, przenośników i innych maszyn przemysłowych.
• Ręczne załączanie i wyłączanie silnika z możliwością awaryjnego odcięcia zasilania.
• Współpraca z modułem styków pomocniczych (akcesorium) do sygnalizacji stanu lub sterowania zewnętrznego.
• Uzupełnienie systemów automatyki budynkowej i przemysłowej w połączeniu z wyzwalaczem napięciowym (akcesorium).

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM01-25-EA może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Urządzenie mocuje się zatrzaskowo na szynie DIN TH35 lub śrubowo – zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia, a moment dokręcania zacisków śrubowych – według instrukcji producenta, aby zapewnić trwałe i bezpieczne połączenie.

FAQ

• Jak ustawić zakres regulacji prądu wyzwalacza przeciążeniowego? Zakres nastawczy 20–25 A ustawia się za pomocą pokrętła lub dźwigni na przednim panelu wyłącznika. Wartość należy dobrać do prądu znamionowego silnika wskazanego na tabliczce znamionowej.
• Czy wyłącznik samoczynnie wykrywa zanik fazy? Tak, wyłącznik PKZM01-25-EA posiada wbudowany czujnik zaniku fazy. W przypadku braku jednej z faz automatycznie wyłącza silnik, zapobiegając pracy dwufazowej.
• Jakie akcesoria można zastosować z tym wyłącznikiem? Do wyłącznika dostępne są moduł styków pomocniczych (do sygnalizacji stanu załączenia/wyłączenia) oraz wyzwalacz napięciowy (do zdalnego wyłączania). Oba akcesoria montuje się na dedykowanej nasadce.
