Wyłącznik silnikowy 3P, 12,5kW, 20-25A, Zaciski sprężynowe Push-In, PKZM0-25-PI | 199161 Eaton

Opis i Kluczowe Cechy

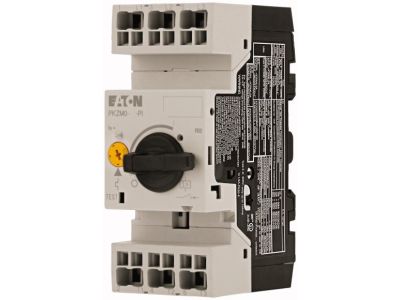

Wyłącznik silnikowy EATON PKZM0-25-PI o numerze katalogowym 199161 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 25 A oraz szerokim zakresem nastaw wyzwalacza przeciążeniowego od 20 do 25 A. Dzięki zastosowaniu technologii termomagnetycznej, wyłącznik skutecznie chroni odbiorniki przed skutkami przeciążeń oraz zwarć, oferując prąd wyzwalania bezzwłocznego o wartości maksymalnej do 388 A.

• Innowacyjne zaciski Push-In: Zastosowanie sprężynowych zacisków typu Push-In pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 50 kA przy napięciu 400 V AC gwarantuje bezpieczeństwo instalacji nawet w wymagających warunkach przemysłowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię lub zanik fazy chroni silnik przed przegrzaniem i kosztowną awarią uzwojeń.
• Ergonomiczne sterowanie: Wyposażenie w czytelne pokrętło umożliwia precyzyjną obsługę oraz szybką identyfikację stanu aparatu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i niezawodność w zastosowaniach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej, oraz normy VDE 0660. Stopień ochrony IP20 dla obudowy oraz zacisków zapewnia bezpieczeństwo przed dotykiem bezpośrednim, zgodnie z obowiązującymi przepisami BHP w elektrotechnice.

Zastosowanie

Wyłącznik PKZM0-25-PI jest dedykowany do pracy w kategorii użytkowania AC-3, co czyni go idealnym wyborem do łączenia i ochrony silników klatkowych. Przy napięciu 400 V AC, znamionowa moc pracy wynosi 12,5 kW, natomiast przy 230 V AC urządzenie obsługuje jednostki o mocy do 5,5 kW. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym) oraz możliwości dowolnego kierunku zasilania, aparat znajduje zastosowanie w:

• Systemach wentylacji i klimatyzacji (HVAC),
• Liniach produkcyjnych i maszynach przemysłowych,
• Przepompowniach i systemach gospodarki wodno-ściekowej,
• Automatyce budynkowej i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż wyłącznika powinien odbywać się na standardowej szynie DIN (TH35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami należy po prostu wsunąć w gniazdo zaciskowe. Dowolny kierunek zasilania energią (z góry lub z dołu) pozwala na elastyczne projektowanie układu szyn i przewodów wewnątrz szafy sterowniczej. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o doborze nastawy wyzwalacza przeciążeniowego zgodnie z prądem znamionowym silnika (In) podanym na tabliczce znamionowej maszyny.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa zapewnia stały docisk przewodu, co eliminuje konieczność okresowej konserwacji połączeń śrubowych, co jest kluczowe w środowiskach narażonych na wibracje.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten wyłącznik? Przy standardowym napięciu sieciowym 400 V AC, wyłącznik jest przeznaczony dla silników o mocy do 12,5 kW.
• Czy urządzenie może pracować w ekstremalnych temperaturach? Tak, zakres temperatury przechowywania wynosi od -40°C do +80°C, a temperatura pracy otoczenia dla aparatu otwartego to od -25°C do +55°C.
