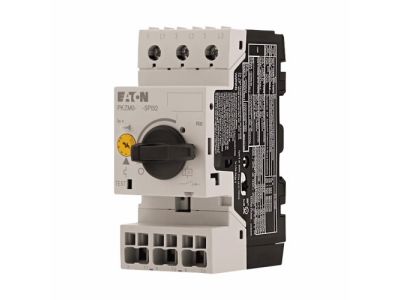

Wyłącznik silnikowy 3P, 12,5 kW, 20-25A, zaciski śrubowe/Push-In , PKZM0-25-SPI32 | 199202 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy Eaton PKZM0-25-SPI32 o numerze katalogowym 199202 to zaawansowane rozwiązanie w dziedzinie aparatury modułowej, zaprojektowane z myślą o kompleksowej ochronie silników elektrycznych. Urządzenie charakteryzuje się znamionowym prądem ciągłym Iu wynoszącym 25 A oraz szerokim zakresem nastaw wyzwalacza przeciążeniowego od 20 do 25 A, co pozwala na precyzyjne dopasowanie do parametrów znamionowych chronionej maszyny. Wyzwalacz zwarciowy ustawiony na maksymalną wartość 388 A gwarantuje błyskawiczną reakcję w sytuacjach krytycznych.

• Wyzwalanie termomagnetyczne: Zintegrowany system ochrony reaguje zarówno na przeciążenia długotrwałe, jak i gwałtowne zwarcia, zapewniając ciągłość pracy i bezpieczeństwo instalacji.
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 50 kA, co czyni ten aparat odpornym na ekstremalne warunki pracy w sieciach przemysłowych.
• Czułość na zanik fazy: Funkcja ta chroni silnik przed asymetrią zasilania i pracą dwufazową, co jest najczęstszą przyczyną awarii uzwojeń.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In obok tradycyjnych zacisków śrubowych znacząco przyspiesza proces okablowania i zwiększa odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry dla aparatury niskonapięciowej, oraz normy VDE 0660, kluczowej dla bezpieczeństwa eksploatacji urządzeń sterowniczych. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten jest w pełni kompatybilny z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik PKZM0-25-SPI32 jest dedykowany do sterowania i ochrony silników w kategorii użytkowania AC-3. Przy napięciu 230 V AC pozwala na obsługę jednostek o mocy do 5,5 kW, natomiast przy standardowym napięciu przemysłowym 400 V AC, jego znamionowa moc pracy wynosi 12,5 kW. Dzięki możliwości dowolnego kierunku zasilania energią, aparat ten jest niezwykle elastyczny w montażu w szafach sterowniczych, rozdzielnicach maszynowych oraz systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN. Dzięki kompaktowej budowie 3-biegunowej, wyłącznik zajmuje optymalną przestrzeń w rozdzielnicy. Należy zwrócić uwagę na stopień ochrony: obudowa aparatu posiada klasę IP20, natomiast zaciski IP00, co wymaga montażu w odpowiedniej obudowie ochronnej. Urządzenie jest przystosowane do pracy w szerokim zakresie temperatur otoczenia – od -25°C do +55°C w stanie otwartym, co pozwala na jego stosowanie w wymagających warunkach hal produkcyjnych. Ergonomiczne pokrętło zapewnia czytelną sygnalizację stanu pracy oraz umożliwia szybkie ręczne rozłączenie obwodu.

FAQ

• Czy wyłącznik posiada wbudowane styki pomocnicze? Standardowa wersja PKZM0 skupia się na funkcji ochronnej; dodatkowe styki pomocnicze (NHI lub AGM) można zamontować jako akcesoria opcjonalne.
• Jaki jest maksymalny prąd wyzwalania zwarciowego? Wyłącznik posiada wyzwalacz zwarciowy ustawiony fabrycznie na wartość maksymalną 388 A, co zapewnia skuteczną ochronę przed skutkami zwarć.
• Czy kierunek zasilania ma znaczenie? Nie, konstrukcja aparatu pozwala na doprowadzenie zasilania zarówno od góry, jak i od dołu, zgodnie z wymaganiami projektowymi instalacji.
