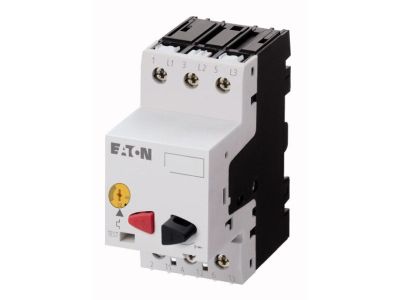

Wyłącznik silnikowy 3P, 1,5kW, 2,5-4A , zaciski śrubowe, PKZM01-4 | 278482 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy PKZM01-4 renomowanej marki Eaton to zaawansowany aparat elektryczny zaprojektowany do kompleksowej ochrony odbiorników o mocy znamionowej do 1,5 kW. Urządzenie charakteryzuje się 3-biegunową konstrukcją (3P) i jest wyposażone w intuicyjny napęd przyciskowy, który umożliwia szybkie załączanie i rozłączanie obwodu. Kluczowym parametrem technicznym jest wysoka zdolność wyłączania zwarciowego wynosząca 50 kA, co gwarantuje bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o bardzo dużym natężeniu. Wyłącznik posiada zintegrowany wyzwalacz zwarciowy o fabrycznie ustawionym progu zadziałania oraz wyzwalacz przeciążeniowy z możliwością precyzyjnej regulacji w zakresie od 2,5 do 4 Amperów. Dzięki temu możliwe jest dokładne dopasowanie charakterystyki ochronnej do prądu znamionowego chronionego silnika, co minimalizuje ryzyko uszkodzenia izolacji uzwojeń na skutek przegrzania.

Zgodność z Normami

Produkt został wykonany zgodnie z najwyższymi standardami inżynieryjnymi i spełnia wymagania międzynarodowych norm bezpieczeństwa, w tym IEC/EN 60947-4-1. Zastosowanie wysokiej jakości materiałów izolacyjnych oraz precyzyjnych mechanizmów wyzwalających sprawia, że wyłącznik PKZM01-4 jest niezawodnym elementem systemów rozdziału energii i sterowania. Posiada on certyfikację dopuszczającą do stosowania w wymagających środowiskach przemysłowych, zapewniając stabilność parametrów elektrycznych przez cały okres eksploatacji.

Zastosowanie

Wyłącznik silnikowy PKZM01-4 jest wszechstronnym rozwiązaniem dedykowanym do ochrony:

• Silników elektrycznych trójfazowych o mocy do 1,5 kW, gdzie wymagana jest ochrona przed skutkami zwarć i przeciążeń.
• Transformatorów sterowniczych i separacyjnych, chroniąc je przed uszkodzeniami wynikającymi z nadmiernego poboru prądu.
• Instalacji technologicznych w zakładach produkcyjnych, warsztatach oraz systemach HVAC, gdzie kluczowa jest ciągłość pracy i bezpieczeństwo personelu.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik PKZM01-4 jest przystosowany do montażu na standardowej szynie montażowej DIN (TS35). Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Zaciski śrubowe: Przewody należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega powstawaniu rezystancji przejściowej i nadmiernemu nagrzewaniu się styków.
• Nastawa wyzwalacza: Przed pierwszym uruchomieniem należy ustawić pokrętło wyzwalacza termicznego na wartość odpowiadającą prądowi znamionowemu (In) silnika, odczytanemu z tabliczki znamionowej.
• Pozycja pracy: Urządzenie może być montowane w pionie lub poziomie, jednak należy zapewnić swobodny dostęp do przycisków sterujących.

FAQ

• Czy zakres 2,5-4A jest regulowany płynnie? Tak, wyłącznik posiada pokrętło pozwalające na płynne ustawienie prądu zadziałania wyzwalacza przeciążeniowego w podanym zakresie.
• Jaka jest główna różnica między serią PKZM01 a PKZM0? Seria PKZM01 charakteryzuje się napędem przyciskowym (załącz/wyłącz), podczas gdy seria PKZM0 wykorzystuje napęd obrotowy.
• Czy wyłącznik chroni przed zanikiem fazy? Tak, wyłączniki silnikowe Eaton z tej serii posiadają czułość na zanik fazy, co dodatkowo zabezpiecza silnik przed asymetrią zasilania.
