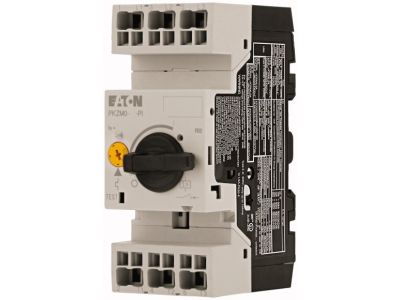

Wyłącznik silnikowy 3P, 0,55kW, 1-1,6A, Zaciski sprężynowe Push-In, PKZM0-1,6-PI | 199153 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0-1,6-PI o numerze katalogowym 199153 to zaawansowane rozwiązanie w dziedzinie ochrony napędów elektrycznych. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 1 do 1,6 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego silnika. Dzięki zastosowaniu nowoczesnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się styków pod wpływem drgań.

• Wyzwalacz termomagnetyczny: Zapewnia kompleksową ochronę przed przeciążeniami oraz skutkami zwarć (prąd wyzwalacza zwarciowego do 24,8 A).
• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu na poziomie 150 kA przy napięciu 400 V AC gwarantuje najwyższy poziom bezpieczeństwa instalacji.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię zasilania chroni silnik przed przegrzaniem i awarią w przypadku utraty jednej z faz.
• Ergonomiczne sterowanie: Wyposażony w czytelne pokrętło z możliwością blokady, co ułatwia diagnostykę i serwisowanie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających środowiskach przemysłowych. Wyłącznik spełnia wymagania normy IEC/EN 60947, która definiuje standardy dla aparatury niskonapięciowej, oraz VDE 0660. Stopień ochrony IP20 zapewnia bezpieczeństwo przed dotykiem części pod napięciem, co jest kluczowe dla ochrony personelu obsługującego szafy sterownicze.

Zastosowanie

Wyłącznik PKZM0-1,6-PI jest dedykowany do ochrony silników trójfazowych o mocy znamionowej 0,55 kW przy napięciu 400 V AC (lub 0,25 kW przy 230 V AC). Znajduje szerokie zastosowanie w systemach automatyki budynkowej, liniach produkcyjnych oraz układach HVAC. Dzięki szerokiemu zakresowi temperatur pracy (od -25°C do +55°C w stanie otwartym), aparat może być stosowany w zróżnicowanych warunkach klimatycznych, zapewniając ciągłość procesów technologicznych.

Wskazówki Montażowe

Montaż urządzenia odbywa się na standardowej szynie DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub z tulejkami należy po prostu wsunąć w gniazdo zaciskowe. Dowolny kierunek zasilania energią pozwala na elastyczne projektowanie układu szyn i okablowania wewnątrz rozdzielnicy. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych oraz o regularnej kontroli nastawy prądowej zgodnie z tabliczką znamionową chronionego silnika.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In zapewnia stały docisk przewodu, co eliminuje konieczność okresowej konserwacji połączeń śrubowych.
• Jaka jest maksymalna moc silnika, którą może obsłużyć ten wyłącznik? Przy standardowym napięciu sieciowym 400 V AC, wyłącznik jest przeznaczony dla silników o mocy do 0,55 kW (kategoria użytkowania AC-3).
• Czy urządzenie chroni przed zwarciem? Tak, wyłącznik posiada zintegrowany wyzwalacz zwarciowy o prądzie zadziałania do 24,8 A, co zapewnia natychmiastowe odłączenie zasilania w przypadku awarii.
