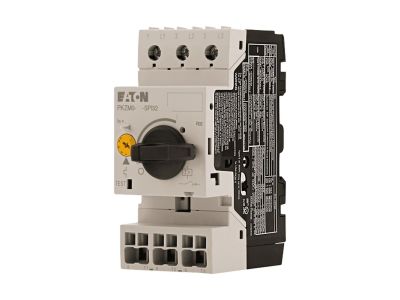

Wyłącznik silnikowy 3P, 0,09kW, 0,25-0,4A, zaciski śrubowe/Push-In , PKZM0-0,4-SPI32 | 199191 Eaton

Opis i Kluczowe Cechy

Wyłącznik silnikowy EATON z serii PKZM0 o numerze katalogowym 199191 to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o precyzyjnej ochronie silników elektrycznych o małej mocy. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza przeciążeniowego od 0,25 A do 0,4 A, co pozwala na dokładne dopasowanie parametrów ochrony do prądu znamionowego chronionej jednostki. Wyłącznik posiada 3 bieguny i wykorzystuje termomagnetyczny sposób wyzwalania, co gwarantuje natychmiastową reakcję zarówno na przeciążenia długotrwałe, jak i gwałtowne zwarcia.

• Wysoka zdolność zwarciowa: Znamionowa zwarciowa zdolność łączeniowa Icu przy napięciu 400 V AC wynosi aż 150 kA, co zapewnia najwyższy poziom bezpieczeństwa instalacji w warunkach przemysłowych.
• Czułość na zanik fazy: Zintegrowany mechanizm reagujący na asymetrię lub zanik fazy chroni silnik przed przegrzaniem i uszkodzeniem uzwojeń w sytuacjach awaryjnych.
• Innowacyjne zaciski: Wykorzystanie technologii Push-In oraz tradycyjnych zacisków śrubowych pozwala na szybki i pewny montaż przewodów, minimalizując ryzyko poluzowania połączeń pod wpływem drgań.
• Ergonomiczne sterowanie: Wyposażenie w obrotowe pokrętło umożliwia czytelną sygnalizację stanu pracy oraz łatwe ręczne załączanie i rozłączanie obwodu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Wyłącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, oraz wytyczne VDE 0660. Dzięki temu inżynierowie i projektanci mają pewność, że komponent ten może być stosowany w rozdzielnicach i systemach sterowania na całym świecie, zachowując najwyższe standardy bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik PKZM0-0,4-SPI32 jest dedykowany do ochrony silników o mocy znamionowej 0,06 kW (przy 230 V AC) oraz 0,09 kW (przy 400 V AC). Dzięki swojej charakterystyce idealnie sprawdza się w:

• Systemach automatyki budynkowej do sterowania małymi wentylatorami i pompami.
• Układach napędowych maszyn przemysłowych o niskim poborze prądu.
• Szafach sterowniczych, gdzie wymagana jest wysoka odporność na prądy zwarciowe.
• Aplikacjach wymagających stabilnej pracy w szerokim zakresie temperatur (od -25°C do +55°C w warunkach otwartych).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Wyłącznik jest przystosowany do montażu na standardowej szynie DIN. Kierunek zasilania energią jest dowolny, co znacznie ułatwia projektowanie układu szyn i przewodów wewnątrz rozdzielnicy. Należy zwrócić uwagę na stopień ochrony: aparat posiada IP20, natomiast same zaciski IP00, co sugeruje konieczność montażu w odpowiedniej obudowie lub szafie sterowniczej. Podczas podłączania przewodów należy upewnić się, że nastawa prądowa na skali wyzwalacza odpowiada rzeczywistemu prądowi znamionowemu silnika podanemu na tabliczce znamionowej.

FAQ

• Jaki jest maksymalny prąd wyzwalania bezzwłocznego? Maksymalny prąd wyzwalacza zwarciowego dla tego modelu wynosi 6,2 A, co pozwala na skuteczne odcięcie zasilania w ułamku sekundy.
• Czy wyłącznik może pracować w trudnych warunkach temperaturowych? Tak, urządzenie jest przystosowane do przechowywania w temperaturze od -40°C do +80°C, a jego temperatura pracy w stanie otwartym wynosi od -25°C do +55°C.
• Czy urządzenie posiada zabezpieczenie termiczne? Tak, wyłącznik jest wyposażony w wyzwalacz termiczny z kompensacją temperatury otoczenia, co chroni silnik przed skutkami przeciążeń.
